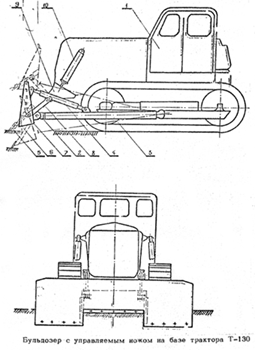

Бульдозер с управляемым ножом состоит из базовой машины 1 (см. рис.), в качестве которой использовался трактор Т-130, отвала 2, шарнирно установленного на толкающих брусьях З с помощью распорок 4. В нижней средней части отвал имеет вырез длиной 1200 мм, и высотой 450 мм, а на задней поверхности его по краю выреза закреплены направляющие 5, в которых установлен с помощью катков 7 подвижный средний нож 6. Последний имеет также проушины, с помощью которых соединен с тягами 8, имеющими на противоположных концах продольные пазы. В этих пазах размещены пальцы шарниров проушин 9, которые закреплены на базовой машине в передней части.

Управляется отвал 2 обычным образом с помощью силовых гидроцилиндров 10, закрепленных на базовой машине 1.

Принцип работы бульдозера. В начале копания грунта выдвигаются штоки гидроцилиндров 10 и отвал из транспортного положения (пунктирные линии на рисунке) опускается вниз. При этом тяги 8 совершают сложное движение: поворачиваются относительно шарниров крепления на подвижном ноже 6 и перемещаются совместно с ним вниз за счет наличия пазов на их верхних концах.

В момент заглубления боковых ножей отвала 2 (изображено сплошными линиями на рисунке) продольные пазы тяг 8 своими верхними краями упираются в пальцы шарниров проушин 9 и тем самым прекращают дальнейшее опускание ножа. Копание грунта в дальнейшем производится в основном боковыми ножами отвала 2, которые при дальнейшем выдвижении штоков гидроцилиндров 10 заглубляются на необходимую глубину.

При подъеме отвала из положения копания в транспортное подвижный нож 6 остается в прежнем положении до тех пор, пока нижние края продольных пазов тяг 8 не упрутся в пальцы шарниров проушин 9. При этом происходит стопорение тяг и подвижного ножа 6, который при дальнейшем подъеме отвала 2 перемещается в направляющих 5 до тех пор, пока не займет первоначальное положение. Если не будет больших сопротивлений, то вернуться в первоначальное положение подвижный нож 6 может и под действием силы тяжести, не дожидаясь момента упора тяг 8 в пальцы шарниров проушин 9.

Применение в рабочем органе бульдозера управляемого среднего ножа длиной 1200 мм и высотой 540 мм позволило значительно ускорить процесс копания грунта, за счет того, что по мере заглубления отвала в грунт происходит интенсивное перемещение его вверх относительно боковых ножей, неподвижно закрепленных на отвале, и уменьшения активной длины резания на 38%. Поэтому в начале копания боковые ножи активно внедрялись в грунт, а в дальнейшем перед отвалом происходило интенсивное призмообразование грунта вследствие того, что последний разрабатывался в основном боковыми ножами на большую глубину. При этом набиралась призма грунта 3-3,5 м ³ на пути, равном в среднем 4м, на перемещение которой мощность двигателя использовалась полностью.

Данные бульдозеры характеризуются простотой конструкции и управления, универсальностью применения и относительно небольшой себестоимостью производства работ.
