Результат выполнения конструкторской разработки.

Приспособление (см. рис.) представляет собой уравновешенную скобу 1, навешиваемую на крюк мостового крана. Скоба уравновешивается в порожнем состоянии противовесом 2 таким образом, что в положении, когда приспособление навешивается на крюк крана, нижняя часть скобы остается параллельной плоскости пола. При захвате и подъеме груза центр тяжести груза располагается на одной вертикальной оси с крюком мостового крана, поэтому равновесие скобы не нарушается. В верхней части скобы имеется проушина 3 для навешивания на крюк мостового крана.

Нижняя часть скобы является клещевым захватом, осуществляющим прижим боковых поверхностей заготовок. Клещевой захват состоит их двух полузахватов 4 и 5, установленных с возможностью поворота вокруг оси шарнира 6 в средней части полузахватов. Ось шарнира является неподвижной и соединяется с вертикальной стойкой скобы. Осевая заготовка прижимается передними частями полузахватов (с помощью Г-образных вил с ребристыми рабочими поверхностями), а задние части захватов соединяются винтом 7. Захват и прижим осевой заготовки или ее разжатие производятся путем вращения винта, имеющего для этого рукоятки. Винт устанавливается таким образом, что его концевые части имеют возможность взаимодействия с гайками 8, причем с одним из полузахватов соединяется гайкой с правой резьбой, а с другим полузахватом - гайкой с левой резьбой.

Соответствующая резьба нарезана и на двух концах винта. При вращении винта полузахваты, поворачиваясь вокруг оси шарнира, осуществляют захват и прижим осевой заготовки (за боковые поверхности) или ее разжатие. Удержание клещевого захвата нижней части скобы от возможного совместного синхронного поворота в одну сторону, при котором было бы нарушено равновесие скобы, осуществляется посредством раскоса 9, закрепленного к вертикальной стойке скобы и выполняющего роль ограничителя.

При загрузке осевых заготовок в нагревательную печь или выгрузке из печи передние части полузахватов заводятся в загрузочное окно печи. При этом верхняя часть скобы находится в пространстве над сводом печи, а рабочий, осуществляющий операцию загрузки (выгрузки), располагается рядом с винтом, соединяющим задние части полузахватов, т.е. на расстоянии свыше 2 м от печи.

Приспособление позволяет ликвидировать тяжелый ручной труд и повысить культуру производства.

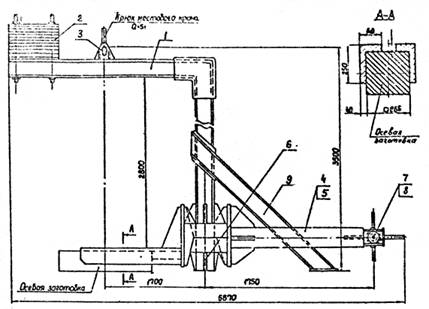

Рис. Приспособление для механизированной загрузки-выгрузки заготовок
