Результат конструкторской разработки.

Приспособление (см. рис.) представляет собой скобу 1, шарнирно в изгибе 2 соединенную с толкателем 3 в виде рычага, подпружиненным относительно скобы пружиной 4. Горизонтальная часть скобы снабжена параллельными прорезями 5, расстояние между которыми и ширина которых соответствует размерам между отверстиями на печатных платах. Горизонтальная часть скобы имеет вырез 6, в котором размещено плечо 7 двуплечего рычага 3 так, что плечо находится в одной плоскости с горизонтальной частью скобы.

Механизм работает следующим образом. Горизонтальной частью скобы забирают (как лопаткой) из магазина (не показано) интегральную микросхему, при этом выводы микросхемы попадают в параллельные прорези. Легким нажатием большого пальца на верхнее плечо двуплечего рычага сжимают пружину, при этом поднимается плечо, приподнимая интегральную микросхему относительно горизонтальной части скобы. Параллельно расположенные выводы интегральной схемы проходят снизу вверх по прорезям и рихтуются с двух сторон, расстояние между выводами калибруется. Вместе с приспособлением интегральная схема переносится на печатную плату. Выступающими выводами схема устанавливается в отверстия печатной платы, плечо освобождается от нажатия пружины, механизм без усилий выводится из-под интегральной схемы.

Приспособление отличается от ранее применяемых простотой конструкции, удобством при сборке.

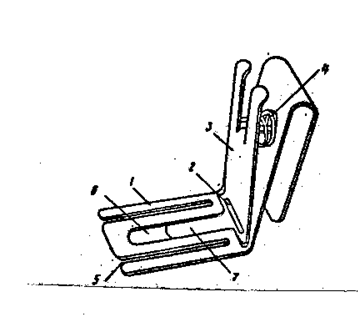

Рис. Приспособление для установки микросхем на печатные платы

(аксонометрия)
