Частное техническое решение, имеющее самостоятельное значение.

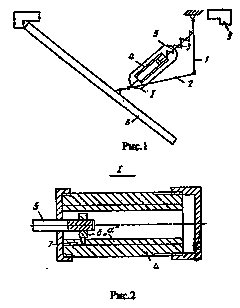

Устройство для закрывания дверей (см. рис. 1, 2) содержит два шарнирно соединенных между собой рычага 1 и 2, свободные концы которых соединены соответственно с полотном и коробкой двери и расположенные между ними возвратную пружину 3 и узел торможения, включающий втулку 4, на внутренней поверхности которой выполнена винтовая нарезка «а» с переменным углом подъема винтовой линии и шток 5 с установленным с возможностью вращения кольцом 6 с пальцем 7, входящим в зацепление с нарезкой «а» втулки 4. При этом угол подъема винтовой линии на внутренней поверхности втулки 4 уменьшается в направлении перемещения штока при закрывании дверей.

Устройство для закрывания дверей работает следующим образом.

В закрытом положении дверное полотно 8 прижато к коробке 9 усилием предварительного натяжения пружины 3. При открывании двери пружина 3 дополнительно растягивается. Шток 5 перемещается во втулке 4. Во время перемещения штока палец 7, находясь в зацеплении с винтовой нарезкой «а» на внутренней поверхности втулки 4, перемещается из зоны с меньшим углом подъема винтовой линии к большему. При этом уменьшается сила трения в узле торможения, что не оказывает практического влияния на усилия открывания двери за счет узла торможения. В процессе закрывания двери дверное полотно под действием пружины 3 через шарнирно соединенные рычаги 1 и 2 перемещает шток 5 во втулке 4. Палец 7, находясь в зацеплении с винтовой нарезкой «а», перемещается вместе со штоком 5 из зоны с большим углом подъема винтовой линии к зоне с меньшим углом. При этом происходит возрастание силы трения между пальцем и поверхностью винтовой нарезки «а», что приводит к торможению дверного полотна вплоть до полной его остановки.
