Результаты конструкторской разоаботки.

Предлагаемый смеситель кормов (см. рис.), состоит из емкости 1 с технологическими отверстиями 2 и 3, смотровым окном 4, термометром 5, трубопровода 6 с насосом 7, установленного в нижней части емкости барботера 8, выполненного в виде трубы с отверстиями 9, расположенными по образующей, и пневмокомпрессора 10, диффузора 11, состоящего из концентрически расположенных расширителя 12 и загрузочной трубы 13 с воронкой 14, пневморасширителя 15 и сопла 16 с задвижкой 17, встроенного в стенку емкости 1. Сопло через задвижку соединено с трубопроводом, соединяющим расширитель диффузора через насос с нижней частью емкости. Барботер соединен с пневмо-расширителем, который посредством трубопровода связан с пневмокомпрессором, причем нижний край загрузочной трубы расположен ниже врезки трубопровода в расширителе.

Смеситель кормов снабжен диффузором, состоящим из концентрически расположенных расширителя и загрузочной трубы с воронкой, пневморасширителем и соплом с задвижкой, встроенным в стенку емкости, причем сопло через задвижку соединено с трубопроводом, соединяющим расширитель диффузора через насос с нижней частью емкости. Барботер соединен с пневморасширителем, который посредством трубопровода связан с пневмокомпрессором, причем нижний край загрузочной трубы расположен ниже врезки трубопровода в расширителе.

Смеситель работает следующим образом.

Барда подается в емкость через технологическое отверстие и заполняет ее, не доходя до верхнего уровня. Барда имеет при этом повышенную температуру, для снижения которой из пневмокомпрессора подается воздух в барботер. Проходя через слой барды в емкость, воздух приводит ее в движение. Через технологическое отверстие воздух выходит в атмосферу. Когда температура снижается, включается насос, выкачивает барду из нижней части емкости и подает ее в расширитель диффузора, где она с большой скоростью устремляется вниз, омывая при этом загрузочную трубу, через которую в емкость подают концентраторы. В результате этого происходит подсос воздуха из загрузочной трубы. За счет разницы скоростей движения барды и свободного падения добавок с подсосом воздуха происходит завихрение двух потоков, способствующее хорошему перемешиванию. Одновременно с этим работает барботер. После загрузки минеральных добавок открывают задвижку и смесь поступает через насос в сопло для создания вращательного движения барды вдоль емкости. Воздух из барботера обогащает смесь кислородом.

Использование предлагаемого устройства позволяет улучшить качество приготовления кормовых смесей, что дает значительный экономический эффект, повышает надежность.

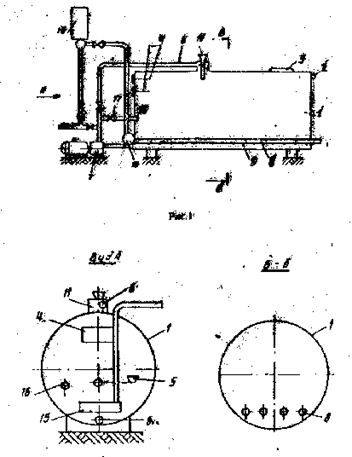

Рис. Схема конструкции гидропневматического смесителя кормов.
