Результат конструкторской разработки.

Стенд (см. рис.) содержит раму 1, к которой крепятся гидростанция 2 и станина 3. На станине монтируется стол 4 и двуплечий рычаг. На одном конце его расположен рабочий орган, содержащий вертикальные стойки 5, связанные траверсой 6. На траверсе установлен силовой цилиндр 7. Поворотный стол содержит зажимные элементы 8, предназначенные для крепления разбираемого редуктора.

Стол может вращаться вокруг горизонтальной оси на 360°с фиксацией положения через каждые 90°, фиксатором, который через двуплечий рычаг гибкой связью соединен с педалью. Двуплечий рычаг состоит из двух расположенных параллельно рычагов, закрепленных на осях, соединенных со станиной. Для балансировки рабочего органа на свободных концах рычагов закреплен груз.

На столе устанавливается разбираемый и собираемый редуктор и фиксируется крепежными элементами. Сориентировав редуктор так, что заданный элемент разбираемого (собираемого) редуктора находится напротив силового цилиндра, включают гидростанцию. Если в процессе сборки и разборки возникает необходимость выполнять другие монтажные операции, требующие свободного доступа к редуктору, рабочий орган с силовым цилиндром отводят в нерабочее положение.

Благодаря наличию балансира поворот нижней части стенда требует незначительного физического усилия. Стенд обслуживает 1 человек.

Отличительной особенностью стенда является снижение нагрузок на элементы конструкции.

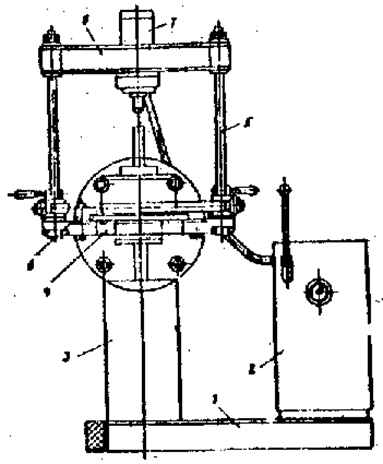

Рис. Стенд для разборки и сборки
