Результат выполнения конструкторской разработки.

По традиционной схеме охлаждения энергетического и технологического оборудования с помощью оборотных систем с градирнями тепловая энергия, удаляемая от оборудования, полностью выбрасывается в виде увлажненного теплого воздуха.

С целью использования этой тепловой энергии водоснабжения для отопления производственных корпусов разработана система охлаждения оборотной воды, в которой взамен градирен устанавливаются теплоутилизаторы, конструкция которых разработана в ОАО «ГПИСтроймаш».

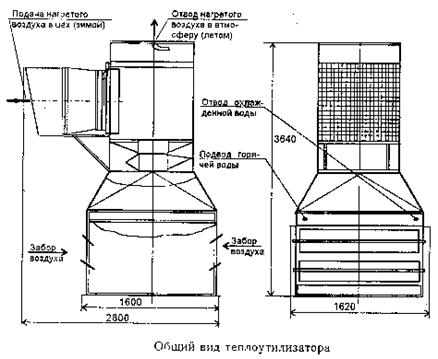

Теплоутилизатор, общий вид которого приведен на рисунке, представляет собой теплообменник, работающий с принудительной вентиляцией по принципу перекрестного тока воды и воздуха, и состоит из следующих основных частей: корпуса, калорифера, вентиляционного агрегата, тройника с воздушными заслонками и воздухораспределителя.

Корпус теплоутилизатора - сварная металлоконструкция, в которой с двух сторон имеются окна для забора воздуха и жалюзи для регулирования количества забираемого воздуха.

В верхней части корпуса радиатора охлаждения горячей воды установлен биметаллический калорифер Кск4-12-02 ХЛЗ, серийно выпускаемый Костромским калориферным заводом. В средней части теплоутилизатора для принудительного движения воздуха установлен вентиляционный агрегат, также выпускаемый серийно Крюковским вентиляционным заводом. Агрегат состоит из осевого вентилятора В-06-300-10 и электродвигателя мощностью 2,2 кВт.

Тройник с воздушными заслонками, расположенными в верхней части теплоутилизатора, служит для регулирования подачи нагретого воздуха в помещение или его удаления в атмосферу (в теплое время года верхняя заслонка должна быть открытой, боковая - закрытой, а зимой - наоборот).

Конструкции воздушных заслонок приняты по типовой серии 5.904-13, разработанной ГПИсантехпроектом.

В составе теплоутилизатора для сосредоточенной подачи теплового воздуха компактной струей выше рабочей зоны производственного помещения предусмотрен воздухораспределитель ВГК по типовой серии 4.904-68 ГПИсантехпроекта.

Теплоутилизатор работает следующим образом.

Холодный воздух, засасываемый вентилятором и омывающий оребренные трубки калорифера, нагревается, охлаждая горячую воду, прокачиваемую насосом внутри этих оребренных трубок. Нагретый воздух через воздухораспределитель подается в помещение для его отопления, а охлажденная вода подается обратно к потребителю (на охлаждение энергетического и технологического оборудования).

Применение указанных теплоутилизаторов высокоэкономично и выгодно для народного хозяйства.

Производительность установки по воде 6 м ³/ч, по воздуху 21000 м ³/ч, тепловая производительность (при охлаждении воды с 40°С до 30°С) - 250000 кДж/ч.

Количество утилизированной теплоты с 1 м ³ оборотной воды с температурой 40°С (при ее уменьшении до 30°С) определяется отношением 250000/6 = 41700 кДж/м ³ .
