Результат выполнения НИР.

При одновременной обработке почвы и щелевании борозды глубоко разрезанная щелерезом почва обеспечивает быстрое заглубление и устойчивый ход сошника лесопосадочной машины в поперечном направлении. В условиях целинных почв, нераскорчеванных вырубок неразрыхленные стенки щели надежно удерживают сошник от самовольного перемещения в стороны. Быстрому заглублению сошника способствует и то, что нож щелереза перерезает дернину, корни древесно-кустарниковой растительности и др. включения. Этим щелерез создает условия для уменьшения тягового сопротивления сошника.

Предлагаемое приспособление закрепляется на (см. рис.) плуге, который применяется для подготовки почвы с отваливанием пласта на обе стороны, а также для нарезки пожарных минерализованных полос. Оно устанавливается сзади корпуса на месте рыхлительной лапы, между опорной пятой и стойкой рыхлительной лапы и состоит из двух основных частей: ножа и стойки. Нож представляет собой пластину длиной 680 и шириной 390 мм. Передний край ножа к направлению движения устанавливается под тупым углом 145°- 150°. Неперерезанные неподвижные древесно-кустарниковые остатки нож подводит под себя и переползает через них. Для надежного резания почвы и древесных корней передний край ножа затачивается на угол 30°±5°.

Длина лезвия ножа составляет 440 мм, что позволяет прорезать щель глубиной 30 см. Задний обрез ножа сделан комбинированным. Это позволяет уменьшить тяговое сопротивление и не расходовать лишний металл. Верхний край ножа ступенчатый для удобства присоединения к опорной пяте и к стойке рыхлительной лапы.

К опорной пяте нож крепится снизу посередине электродуговой сваркой сплошными швами таким образом, чтобы его носок располагался у переднего края пяты.

Чтобы опорная пята на щелевании работала надежно и не деформировалась при преодолении неподвижных твердых труднопреодолимых препятствий, ее форма изменена: из полозовидной она переделана в коробчатую.

К пяте привариваются стенки боковины высотой, равной высоте переднего крвя. Сзади нож двумя болтами прикрепляется к стойке, в качестве которой можно использовать стойку рыхлительной лапы. Для этого ее укорачивают так, чтобы нижний обрез отступал от дна борозды на 5-7 см. Опорная пята является стабилизатором плуга и удерживает его от выглубления. При помощи опорной пяты производят регулировку плуга на устойчивый ход в продольно-вертикальной плоскости.

Если плуг идет неустойчиво на заданной глубине: медленно заглубляется, часто меняет глубину, быстро выглубляется, то упорный болт пяты ввинчивают в уголок. В результате задний конец пяты опускается и удерживает корпус плуга от самопроизвольного выглубления.

Рабочая часть ножа щелереза должна располагаться по середине борозды. С этой целью задний конец ножа изгибается и выносится влево на 0,5 толщины стойки.

Работа плуга с приспособлением отличается от работы плуга без приспособления. При движении плуга в рабочем положении дисковый нож, установленный спереди, перед корпусом, разрезает задернелый слой почвы, подстилку, корни древесно-кустарниковой растительности диаметром 5-7 см. Через более крупные твердые неподвижные препятствия дисковый нож перекатывается, благодаря этому плуг поднимается и преодолевает их. Двухотвальный корпус, идущий за дисковым ножом, подрезает, поднимает, сдвигает, оборачивает и укладывает на стороны, на необработанную поверхность пласты шириной 35 и толщиной до 18-20 см. Нож щелереза, смонтированный сзади двухотвального корпуса, разрезает почву на середине дна борозды и оставляет щель шириной 10 и глубиной до 30 см. В последующем по этой борозде производится посадка леса. При заглублении сошники машин легко заходят в щель и идут по ней. Благодаря небольшому удельному сопротивлению почвы в щели сошники устойчиво копируют след щелереза. Так как щель прорезается по середине борозды, высаженные растения отклоняются от середины на небольшую величину±5 см. Это соответствует лесотехническим требованиям. Когда высаживают лес на нераскорчеванных вырубках в борозды без щелевания ряды высаженных растений от середины борозды отклоняются на значительную величину в 2,0 - 2,5 раза больше, чем при щелевании. Щелевание дна борозд позволяет проводить агротехнические уходы лесными дисковыми культиваторами с меньшими (на 5-7 см) защитными зонами. Сокращается объем ручного ухода на 20-23%. Стоимость посадки лесных культур на 1 га значительно снижается, уменьшается расход горючего на 3-5%, сокращаются перерывы в работе на устранение неисправностей лесопосадочных машин, на 5-7% повышается производительность работы лесопосадочных и культиваторных агрегатов. Приспособление просто по устройству, легко в обслуживании. Его можно изготовить в каждом лесхозе.

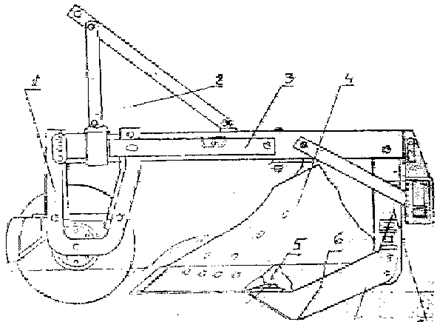

Рис. Приспособление к лесному плугу ПКЛ
