Отопительно-варочная печь работает на твердом топливе и содержит (см. рис.1) основную топку 1, экранированную водяной рубашкой 2, нижнюю колосниковую решетку 3, плитный настил 4 с конфорками 5, дымоход 6, встроенную колосниковую решетку - теплообменник 7 с коллектором 8, поворотные жалюзи 9, газоход 10, заслонку 11, поддувальник 12, образующий с закрытием жалюзи 9 дополнительную топку 13, ограниченную с боковых сторон футерованными стенками 14, заднюю стенку 15, имеющую возможность поворачиваться на некоторый угол вокруг оси 16. На наружной поверхности аппарата имеется теплозащитный слой 17 и откидывающаяся на время приготовления пищи крышка 18.

На лицевой стороне аппарата имеются загрузочные дверцы 19 и 20, шуровочная дверца 21 и поддувальная 22, регулируемые отверстия для прохода воздуха 23.

Работа аппарата возможна в любом из трех режимов: отопления, отопления и приготовления пищи, приготовления пищи.

В режиме отопления топливо загружается через дверцу 19 и сжигается на колосниковой решетке 3 основной топки 1. Воздух под решетку поступает через отверстия в поддувальной дверце 22. Заслонка 11 перекрывает газоход 10, а поворотные жалюзи 9 находятся в открытом (вертикальном) положении. Отверстие 23 закрыто. Топочные газы проходят сквозь колосниковую решетку - теплообменник 7 и выходят из топки через дымоход 6. Теплогорение эффективно поглощается водяной рубашкой 2 и решеткой - теплообменником 7 с коллектором 8, включенным в общий водяной контур отопления.

В режиме отопления и приготовления пищи топливо одновременно сжигается на колосниковых решетках 3 и 7. При этом заслонка 11 приводится в вертикальное положение, открывая газоход 10, а жалюзи 9 закрываются (приводится в горизонтальное положение), образуя поддувник 12. Отверстия 23 открыты. Теплозащитная крышка 18 откидывается, обеспечивая доступ к конфоркам 5. Горение в образовавшейся для приготовления пищи дополнительной топке 13 поддерживается автономной подачей воздуха через отверстие 23. Воздух, омывая раскаленные жалюзи 9, поступает под колосниковую решетку 7 разогретым, тем самым улучшая процесс горения.

Топочные газы основной топки 1 проходят через газоход 10 и далее в общий дымоход 6, минуя топку 13. По окончании приготовления пищи несгоревшее топливо проталкивается к задней стенке 15 и сбрасывается на нижнюю колосниковую решетку 3 через щель, образующуюся при повороте стенки 15 на некоторый угол вокруг оси 16.

Зола из поддувальника 12 сбрасывается в основную топку поворотом жалюзи.

В режиме приготовления пищи топливо сжигается только на колосниковой решетке 7. В этом случае тепло, передаваемое через эту решетку воде отопления незначительно, чему способствует холодный воздух, поступающий под нее.

В предлагаемой отопительно-варочная печи дополнительная топка не существует постоянно в объеме основной топки, а образуется лишь на время приготовления пищи за счет приведения жалюзи в закрытое положение. Это позволяет уменьшить габариты и вес аппарата за счет увеличения тепловоспринимающих поверхностей основной топки.

Кроме того, применение жалюзи обеспечивает дополнительные удобства в удалении золы из поддувальника дополнительной топки.

Устройство позволяет повысить степень использования тепла топочных газов, уменьшить габариты и вес печи.

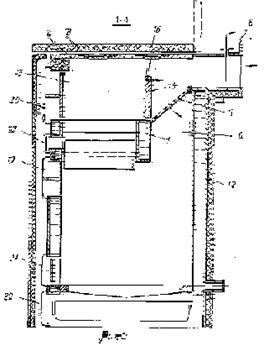

Рис. 1. Отопительно-варочная печь

Рис. 2. Разрез по А-А
