Наименование проекта Способ наплавки плоских поверхностей лежачим пластинчатым электродом |
||||||||||||
Назначение Упрочнение плоских поверхностей деталей машин, подвергающихся ударно-абразивному изнашиванию (броневых частей дробилок, зубьев ковшей экскаваторов, молотков и т.п. |
||||||||||||
Рекомендуемая область применения Сварочное производство в машиностроении |
||||||||||||
Описание
Результат выполнения технологической разработки. Целью способа наплавки плоских поверхностей лежачим пластинчатым электродом с легирующим покрытием является повышение качества наплавленного слоя за счет программирования (упорядочения) перемещения сварочной дуги. Это достигается тем, что в данном способе наплавки токоподвод присоединяют к одной из кромок электрода, находящейся на расстоянии от изделия, не превышающем длину дугового промежутка, а сам пластинчатый электрод устанавливают под углом к наплавляемой поверхности, равным 2 - 12є. На рис. изображена схема наплавки пластинчатым лежачим электродом, где показаны: 1 - изделие, 2 - пластинчатый электрод, 3 - легирующее покрытие, 4 - токоподвод, угол наклона электрода 2 к изделию 1 - . Наплавка предлагаемым способом производится следующим образом. На изделие 1 насыпают слой флюса необходимой толщины и устанавливают пластинчатый электрод 2 под углом к наплавляемой поверхности. На верхнюю поверхность электрода наносится легирующее покрытие 3, представляющее собой порошковую смесь ферросплавов, тугоплавких соединений и др. компонентов. Изделие и электрод засыпается флюсом, электрод закорачивается на изделие, подключается источник питания сварочного тока и начинается процесс наплавки. В процессе наплавки сварочная дуга перемещается по кромке электрода, противоположной относительно месту подключения токоподвода, равномерно расправляя ее и легирующее покрытие. Сварочная дуга не может переместиться в сторону токоподвода до тех пор, пока не оплавится вся кромка, так как зазор в сторону токоподвода постепенно увеличивается и необходимы большие знергозатраты для возбуждения и поддерживания сварочной дуги, чем при ее перемещении вдоль кромки, имеющей одинаковый задор с изделием. Предлагаемый способ наплавки пластинчатым электродом испытан в лабораторных условиях. Для сравнения производилась также наплавка по известному способу. Пример. Наплавляли износостойкий слой на пластинку размером 100х100х40 мм. По предлагаемому и известному способу выполняли наплавки на одинаковых режимах. Режим наплавки: Ток сварочный, А 1500-1600 Напряжение дуги, В 40-45 Сечение электрода, мм 100х6 Скорость наплавки, м/ч 2-2,5 При наплавке по известному способу зазор между электродом и наплавляемой поверхностью изделия устанавливали равным 8 мм. При наплавке по предлагаемому способу зазор между кромкой электрода со стороны токоподвода устанавливали равным 8 мм и угол наклона электрода к наплавляемой поверхности изделия составлял 2є, 6є, 12є соответственно. Определялись равномерность распределения твердости по поверхности наплавленного слоя, равномерность формирования боковой поверхности наплавленного слоя, оцениваемые коэффициентом вариации, и относительная износостойкость. Результаты опытных наплавок /средние/ приведены в таблице.
При наплавке предлагаемым способом наплавленный металл имеет гладкую поверхность, легирование более равномерное по сравнение с наплавкой известным способом. Определение значений величин угла наклона электрода и зазора между кромкой электрода со стороны токоподвода и изделием производилось экспериментальным путем. С этой целью выполнялись опытные наплавки на пластину размеров 100х100х40 мм на следующем режиме: Ток сварочный, А 1500-1600 Напряжение дуги, В 40-45 Сечение электрода, мм 100х6 Скорость наплавки, м/ч 2-2,5 При наплавке толщина слоя легирующего покрытия составляла 14 мм, которое наносилось на верхнюю поверхность пластинчатого электрода. Положение электрода относительно направляемой поверхности устанавливалось следующим образом: а/ зазор между кромкой электрода со стороны токоподвода и изделием изменялся от 2 до 200 мм с интервалом через 3 мм; б/ угол наклона электрода к наплавляемой поверхности изменялся от 0є до 20є с интервалом через 2є. В результате проведенных наплавок установлено следующее: во всех случаях при установлении зазора больше величины промежутка дугообразования наблюдались перерывы в процессе наплавки, электрод расплавлялся не полностью, что приводило к некачественному формированию наплавляемого слоя. Для данных условий зазор не должен превышать 12 мм. При установлении угла наклона электрода менее 2є наблюдалось самопроизвольное перемещение сварочной дуги, которая неравномерно расплавляла электрод с легирующим покрытием, вызывая неоднородность свойств и плохое формирование наплавленного слоя. Устанавливать электрод под углом более 12є не рационально вследствие незначительных объемов наплавленного металла, наплавляемого за один прием.

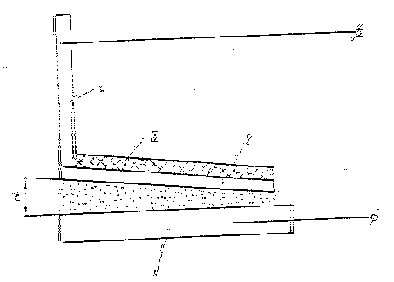

Рис. Схема наплавки пластинчатым лежачим электродом |
||||||||||||
Преимущества перед известными аналогами Однородность легирования и прочностных свойств наплавленного металла, постоянство геометрических размеров наплавленного слоя, повышение износостойкости в 1,8 раза |
||||||||||||
Стадия освоения Внедрено в производство |
||||||||||||
Результаты испытаний Соответствует технической характеристике изделия (устройства) |
||||||||||||
Технико-экономический эффект Улучшение качества изделия |
||||||||||||
Возможность передачи за рубеж Возможна передача за рубеж |
||||||||||||
Дата поступления материала 03.08.2000 |
