Результат выполнения конструкторской разработки.

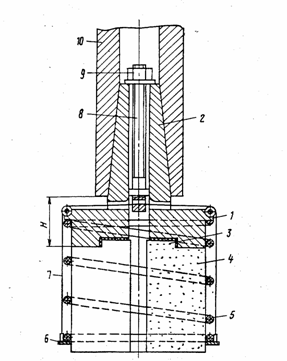

Торцовый полировальный круг (см. рис.) имеет следующее устройство: в кольцевой проточке на фланце 1 корпуса 2 закреплены при помощи эпоксидной композиции выступы 3 лепестков 4 шлифовальной шкурки. Незакрепленные (периферийные) участки лепестков изогнуты в направлении, противоположном рабочему вращению круга. От разгибания лепестки 4 удерживаются обоймой в виде цилиндрической пружины 5, один торец которой упирается во фланец 1 корпуса 2, а другой в охватывающее лепестки кольцо 6. Последнее соединено гибкой связью в виде металлического каната 7, середина которого расположена в пазу тяги 8, помещенной в центральном отверстии корпуса с возможностью осевого перемещения при помощи гайки 9. Корпус 2 установлен в шпинделе 10.

При работе вылет лепестков 4 за торец кольца 6 регулируется путем вращения гайки 9, тяга 8 при этом натягивает или отпускает канат 7, что приводит к осевому перемещению кольца 6 и сжатию или разжиму пружины 5. Расстояние от торца шпинделя до лепестков (Н) меньше, чем в изогнутом круге, поэтому жесткость предлагаемого круга выше.

Рис. Торцовый полировальный круг
