Для того, чтобы рассчитать деформацию грунта под действием нагружающей поверхности гусеничного (или колесного) движителя и оценить тягово-сцепные свойства машины, необходимо знать, как распределяются напряжения в его толще.

Суть предложенного метода замера нормальных напряжений в грунте состоит в установке в толще грунта специальных тензометрических месдоз.

Установка каждой месдозы (см. рис. 1) в начальном состоянии производится по координатамz, y, x. За начало координат принимается фиксированная точка О, лежащая на линии направления движения модели (или трактора). (Рис. 1: 1 - направляющие плоскости, 2 - рейка, 3 - месдоза).

На рис. 2 показана схема расположения месдоз для измерения нормальных горизонтальных напряжений (1 - в напралении движенияs_х, 2 - в перпендикулярном направленииs_y,t₁- высота грунтозацепа).

На рис. 3 приведена схема расположения месдоз в грунте для измерения нормальных вертикальных напряженийs_z(а-в направлении движения, б - в перпендикулярном направлении,l_б- база модели).

Первоначальное расстояние между месдозами принималось такое, чтобы исключить их взаимное влияние на распределение напряжений. Из теории грунтоведения известно, что это расстояние должно быть не менее диаметра месдозы и что напряжения на глубинеz= 2в (где в - ширина гусеницы) практически равна нулю. Поэтому последние месдозы закладывались на глубинеz= 2в. Всего предполагается для измерения нормальных вертикальных напряженийs_z9 месдоз, для измерения нормальных горизонтальных напряженийs_х иs_yпо 3 месдозы. При измеренииs_х иs_yмесдоза 3 записывает вертикальные напряженияs_zи ее эпюра облегчает совмещение эпюр остальных месдоз при обработке осциллограмм.

Все месдозы по соответствующей схеме закладывались в рыхлый грунт, который после этого уплотнялся до определенной плотности. Питание мостовых схем датчиков, усиление и регистрация идущих от них сигналов осуществлялось приборами системы «Сириус».

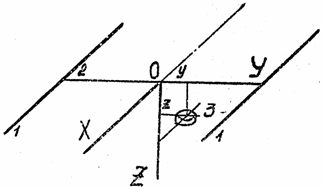

Рис. 1. Координатная схема

Рис. 2. Схема расположения месдоз для нормальных горизонтальных напряжений

Рис. 3. Схема расположения месдоз для нормальных вертикальных напряжений
