Результат выполнения конструкторской разработки.

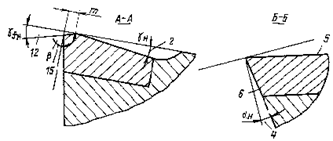

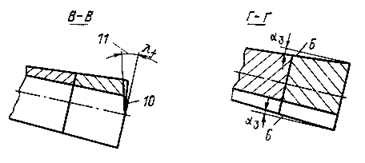

Резец (см. рис. 1) содержит главную режущую кромку 1, передний угол 2 ( _н), угол в плане 3 (), задний угол 4 ( _н), переднюю 5 и задние поверхности лезвия 6, образующие на участке режущей кромки в местах их пересеченной вершины 7 и 8 резца. При вершине 7 с образованным острым углом 9 () имеется равномерно уменьшающаяся к оси симметрии резца упрочняющая отрицательная фаска 10 с углом наклона 11 (_f) и отрицательным передним углом 12 ( _н). Фаска 10 выполнена на участке главной режущей кромки, равном половине ширины резца в. Величина отрицательного переднего угла 12 фаски 10 в сечении, проходящем нормально к линии 13 сопряжения поверхности 14 фаски с передней поверхностью 5 резца, равна величине заднего угла 4 в нормальной секущей области. Между поверхностью фаски 14 и задней поверхностью 6 образован угол заострения 15 ().

Фаска в виде скоса имеет максимальную площадь поверхности в местах наибольших концентраций напряжений при вершине резца, имеющей острый угол, что повышает предел хрупкой прочности режущего клина в наиболее опасных сечениях. По мере удаления от них поверхность фаски уменьшается, снижая действие радиальной составляющей силы резания.

Наличие отрицательной упрочняющей фаски 10 при вершине 7 увеличивает угол заострения 15 (), что способствует повышению хрупкой прочности режущего клина.

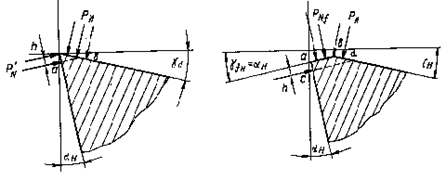

Кроме того, при наличии отрицательной фаски нормальная составляющая силы резания Р_n, действующая на переднюю поверхность резца на поверхности фаски, создает под действием составляющих Р_nfсжимающие напряжения, и не растягивающие напряжения - при ее отсутствии, что предотвращает сколы и выкрашивания при входе и выходе инструмента из контакта с деталью в процессе резания.

Использование предлагаемой конструкции предотвращает хрупкое разрушение вершин резца в местах наибольших концентраций напряжений и повышает надежность ее в работе.

Кроме того, упрочнение вершины резца с острым углом в плане позволяет увеличить величину переднего угла для обеспечения благоприятных условий процесса резания при обработке металлов с различными физико-механическими свойствами и расширяет его технологические возможности.

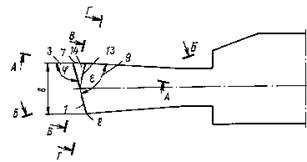

Рис. Отрезной резец, вид в плане
