Результат выполнения технологической разработки.

Устройство содержит (см. рис.) подвижную каретку 1, перемещающуюся по направляющим 2 до валков 3 и 4. Разматывающий механизм выполнен в виде роликов 5. В зоне размотки рулона установлен датчик 6 обнаружения конца ленты и электромагнит 7, а в зоне валков 3 и 4 закреплен упор 8, взаимодействующий с поворотным рычагом 9, установленным на каретке 1. Устройство снабжено также кронштейном 10.

Устройство работает следующим образом.

При подаче рулона в разматывающий механизм ролики 5 начинают вращать рулон в направлении, противоположном размотке. Датчик 6, обнаружив конец ленты, подает команду на реверс и лента, скользя вдоль электромагнита 7, попадает в каретку 1. Под действием сил упругости ленты каретка 1 перемещается по направляющим 2 до тех пор, пока поворотный рычаг 9 не дойдет до упора 8. В результате взаимодействия с упором 8 рычаг 9 отклоняется, освобождая ленту, которая, образуя петлю размотки, попадает под валки 3 и 4. Каретка 1 находится в верхнем положении до окончания размотки. После выхода конца ленты из каретки рычаг 9 опускается, выходит из взаимодействия с кронштейном 10 и каретка под действием силы тяжести возвращается в нижнее положение к электромагниту 7. Датчик, установленный совместно с электромагнитом, дает команду на загрузку следующего рулона.

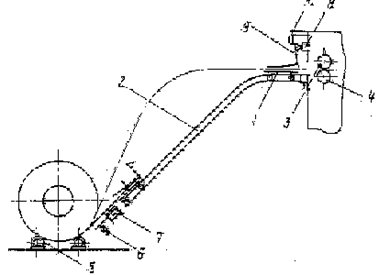

Рис. Устройство для разматывания и заправки ленты рулона

в захватные органы
