Результат выполнения конструкторской разработки.

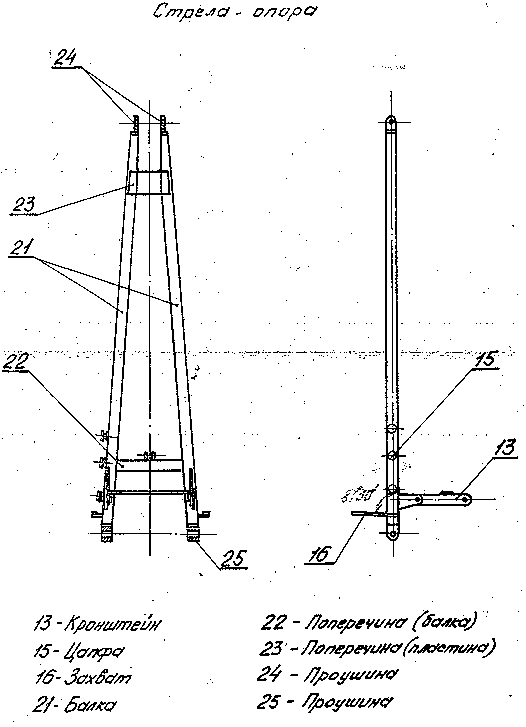

Стрела - опора (см. рис.) представляет собой сварную конструкцию, состоящую из двух балок 21, соединенных верхней 23 и нижней 22 поперечинами. Верхняя часть стрелы - опоры оканчивается проушинами 24 , посредством которых стрела-опора шарнирно соединяется с оголовником стрелы трубоукладчика. Нижняя часть шарнирно соединена с опорой (на рис. не показана) с помощью проушин 25.

К нижней поперечине стрелы-опоры смонтирован крюк, а на поперечине стрелы трубоукладчика приварен замок. Устройство служит для фиксации стрелы-опоры при приведении ее в транспортное положение.

На стреле-опоре в нижней части имеются два захвата 16 для фиксации ее при перемещении трубоукладчика вдоль трассы и цапфы 15 для крепления тросовой растяжки.

К верхней части стрелы трубоукладчика посредством сварки смонтирована ось с блоками, через которые протянут канат для подъема стрелы-опоры, закрепленный зажимами.

Для ограничения угла вылета стрелы-опоры предусмотрена тросовая растяжка, которая крепится к цапфам на стреле и к стреле трубоукладчика при помощи зажимов .

Стрела-опора комплектуется к трубоукладчику для расширения возможности работы его при поддержании трубопровода.

Разведение стрелы-опоры производится опусканием рамы контргруза и стрелы трубоукладчика, а ее сведение со стрелой трубоукладчика происходит в обратном порядке.

При перемещении трубоукладчика стрела-опора должна быть сведеной и находиться вместе со стрелой трубоукладчика в крайнем верхнем положении, т.е. крюк стрелы-опоры должен захватить замок стрелы. Перемещение должно производиться на низшей передаче.
