Результат выполнения конструкторской разработки

Под лентой непрерывного транспортера 1 (см.рис.1) располагается контактный элемент - ролик 2 , положение которого изменяется в соответствии с изменением массы транспортируемого материала (бурого угля, торфяной массы и т. д.).

При перемещениях контактного ролика он через рычаг 3 воздействует на преобразователь индуктивного типа 4, преодолевая упругие силы пружинящего элемента 5. Сигнал с индуктивного преобразователя 4 подается на индукционно-трансформаторный регистратор 6 , который может связываться через редуктор 7 с приводом 8 ленточного транспортера 1 .

В ряде случаев индукционно-трансформаторный регистратор может быть снабжен регулирующим устройством, дающим возможность регулировать дозирование материала на ленте транспортера за счет изменения положения регулирующей заслонки 9 на подающем бункере 10.

Контроль степени заполнения бункера осуществляется с помощью емкостного уровнемера, схема выполнения которого представлена на рис. 2.

Действие этого уровнемера основано на зависимости электрической емкости между измерительным электродом и контролируемой средой от изменения уровня последней.

Емкостный датчик dk представляет собой систему коаксиально расположенных электродов, которые помещают в контролируемую среду.

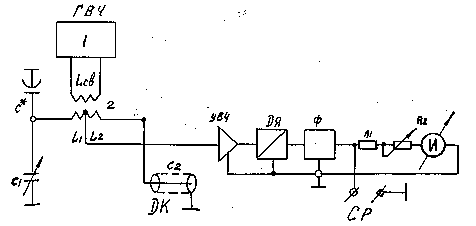

Измерительная схема уровнемера содержит генератор высокой частоты 1, высокочастотный трансформатор 2, составленный обмоткой связи lсв и дифференциальной вторичной обмоткой l1 - l2. К выходной диагонали моста l1 - l2 - c1 - c* - c2 подключены последовательно связанные усилительный узел, детектирующая ячейка dЯ и фильтрующее звено Ф, выход которого соединен через резисторы r1 и r2 со стрелочным индикатором И.

Балансировка моста l1 - l2 - c1 - c* - c2 производится емкостями С1 и С*.

Изменение уровня контролируемой среды в бункере приводит к изменению емкости С2 датчика dК и к разбалансировке измерительного моста. Сигнал разбаланса моста усиливается каскадом УВЧ, затем детектируется и фильтруется узлами dЯ и Ф, воздействуя на стрелочный индикатор И, шкала которого отградуирована в единицах измерения уровня. Чувствительность системы может регулироваться потенциометром r2.

При необходимости графической регистрации изменений уровня контролируемой среды в бункере за определенный временной интервал к выходу фильтрующего звена Ф может быть подключен самопишущий регистратор (клеммы СР).

Конвейерный весовой регистратор может быть применен как для измерения веса твердых и сыпучих материалов, так и для измерения уровня жидких, полужидких и гранулированных сред.
