Результат выполнения конструкторской разработки.

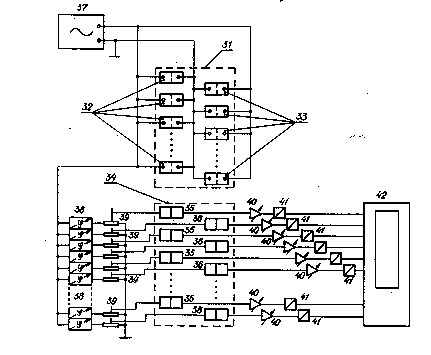

Излучатель 31 переменного магнитного поля измерительной системы образован двумя, расположенными с одной стороны контролируемого изделия , многодорожечными магнитными головками 32 и 33. Взаимное расположение этих головок показано на схеме (вид сверху над контролируемым изделием).

Как видно из схемы, одна из многоканальных магнитных головок , составляющих излучатель переменного поля 31, смещена относительно другой магнитной головки как в направлении протягивания контролируемого изделия, так и в поперечном к нему направлении - на половину междорожечного интервала.

В свою очередь приемник переменного магнитного поля 34 составлен зеркально располагаемыми , относительно многоканальных записывающих магнитных головок 32, 33 излучателя 31, с противоположной стороны контролируемого изделия двумя группами индивидуально подпружиненных считывающих (воспроизводящих) магнитных головок - соответственно 35 и 36. При этом головки 36 смещены относительно головок 35 в направлении протягивания контролируемого изделия, а также в поперечном к протягиванию направлении - на половину междорожечного интервала .

Обмотки многодорожечных магнитных головок 32 и 33 излучателя 31 параллельно подключены к выходу генератора 37 переменного тока, связанному также со входами могоканального двустороннего фазовращателя 38.

Выходы фазовращателя нагружены группой плавных аттенюаторов 39, подвижные контакты которых через обмотки, расположенных в шахматном порядке воспроизводящих магнитных головок 35, 36, и через последовательно соединенные с ними канальными усилителями 40 и детектирующими узлами 41 связаны с раздельными входами многоканального самописца 42.

Предварительную тарировку устройства производят при отсутствии между многоканальными головками 32, 33 излучателя 31 и группами магнитных головок 35 и 36 приемника 34 магнитного излучения пленочного изделия, т.е. при непосредственном контактировании магнитопроводов головок и излучателя и зеркально противолежаших им магнитопроводов головок 35 и 36 приемника 34 магнитного излучения.

При указанном взаимном положении первично преобразовательных узлов 31 и 34 измерительной системы и при максимально введенном усилении канальных узлов 40 устанавливают углы фазовых сдвигов каждого из каналов двустороннего фазовращателя 38, а также коэффициенты передачи соответствующих плавных аттенюаторов 39 таким образом, чтобы выпрямленные сигналы на выходах всех детектирующих узлов 41 и, соответственно, напряжения на канальных входах самописца 42, были равны нулю.

Вводя затем между магнитными головками 32, 33 излучателя 31 и магнитными головками 35, 36 приемника 34 магнитного излучения эталонный образец диэлектрической пленки, толщина которой соответствует верхнему пределу подлежащих контролю величин, коэффициенты передачи канальных усилителей узлов 41 индивидуально устанавливают до получения на ленте самописца 42 равный уровень отклонений пера (для группы каналов записи), определяющих общий масштаб графической регистрации контролируемого параметра толщины для всей измерительной системы.

В процессе рабочего функционирования описываемого устройства, когда между магнитными головками 32, 33 излучателя 31 и головками 35, 36 приемника 34 протягивается подлежащее контролю пленочное изделие, на ленте многоканального самописца 42 производится автоматическая следящая запись в едином общем масштабе графических зависимостей, воспроизводящих группу канальных профилограмм, принадлежащих взаимно перекрывающим друг друга смежным участкам контролируемого изделия.
