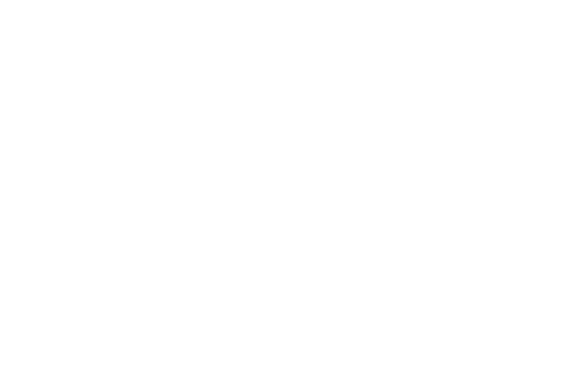

Комплект оборудования установки (см.рис.) состоит из нескольких сборочных единиц и механизмов:

Установка для зондирования 1, анкер винтовой зимний 2 (кол-во 4 шт), вращатель гидравлический 3, вороток ручной для анкеров 4, зонд со штангами в сборе 5, контейнер для штанг и анкеров 6, насосная станция 7, электрооборудование измерительное 8, анкер винтовой летний 9 (кол-во 4 шт), брус деревянный 10 (кол-во 2 шт),

вставка для довинчивания анкеров 11.

Винтовые анкеры, зимний 2 и летний 9, служат для восприятия реактивной силы во время вдавливания зонда в грунт. Вращатель гидравлический 3 и вороток ручной 4 применяются для завинчивания анкеров, а зонд 5 - для определения несущей способности лобового и бокового сопротивления грунта. В полости зонда 5 вмонтированы тензометрические датчики. Зонд 5 соединяется со штангами, которые внедряют его в грунт. Через полость штанг проходит электрокабель от датчиков зонда к приборам элекроизмерительной аппаратуры.

Контейнер 6 предназначен для размещения на нем секций штанги и зонда с электрическим кабелем.

Избыточная часть электрического кабеля укладывается бухтой на поддоне контейнера.

Привод в действие маслонасоса насосной станции 7 осуществляется от электродвигателя или от двигателя внутреннего сгорания, в зависимости от наличия электросети на строительном объекте.

1-зондирующая установка, 2-анкер зимний, 3-вращатель анкера, 4-вороток, 5-зонд со штангами, 6 контейнер, 7-насосная станция, 8-аппаратура измерительная, 9-анкер летний, 10-брус, 11-вставка
