Результат выполнения научно-исследовательской работы.

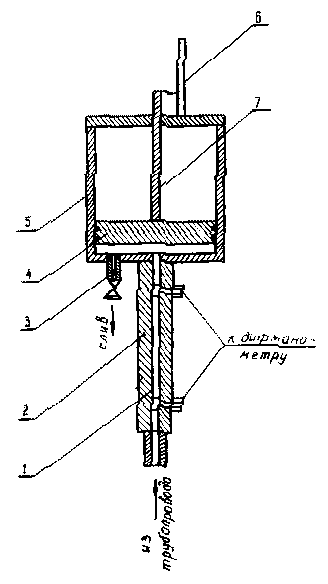

Схема полевого вискозиметра капиллярного типа приведена на рисунке.

Прибор состоит из измерительного капилляра 1, заключенного в стойку 2, поршня 4, штока с указательной стрелкой 7, цилиндра 5, сливного крана 3 и линейки 6. На концах измерительного капилляра имеются отводы для подключения дифманометра (на схеме не показан).

Методика работы заключается в следующем.

Перед измерением вискозиметр с помощью подводящих медных трубок подключается к пробоотборнику, позволяющему отбирать исследуемую жидкость с различных высот (по сечению) работающих установок, или непосредственно к установке. Затем, через измерительный капилляр пропускают при открытом сливном кране несколько объемов исследуемой жидкости. Сливной кран закрывают и поршень начинает подниматься вверх. При этом устанавливается определенный перепад давления на концах капилляра. Перепад давления измеряется с помощью дифманометра. Объемный расход жидкости, протекающей через измерительный капилляр, вычисляют по показателям измерительной линейки 6.

Динамическая вязкость жидкости рассчитывается по формуле:

К (p1 - p2 )

n =-------------------------- ,

q

где К - постоянная вискозиметра; p1 и p2 - соответственно плотности жидкости в дифманометре (ртуть) и вискозиметре, кг/м ³;dh - показания дифманометра в мм ст. жидкости (ртути); q - расход жидкости через капилляр, м ³ / с.

Вискозиметр капиллярного типа и методика работы на нем могут использоваться для измерения вязкости разгазированных и газонасыщенных жидкостей в нефтяной, нефтехимической, химической, кожевенной и меховой промышленности.
