Номер

06-011-00

Наименование проекта

Стенд для разборки и опрессовки штанговых насосов

Назначение

Для ремонта штанговых насосов в условиях механической мастерской цеха подземного ремонта скважин.

Рекомендуемая область применения

Эксплуатация и ремонт нефтяных и газовых скважин.

Описание

"Частное технологическое решение, имеющее самостоятельное значение".

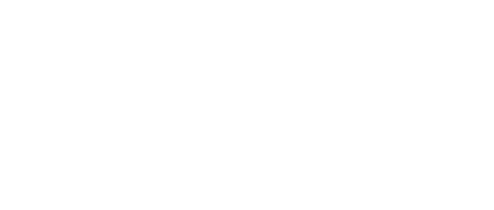

Стенд (см. рис.) состоит из каркаса, который изготовлен из швеллера № 27. Все механизмы и узлы стенда смонтированы внутри каркаса и закрыты металлическим листом. Стенд оснащен приборной доской 4, на которой установлен манометр для контроля давления масла и смонтированы кнопки управления насосом. Стенд жестко крепится к полу.

Подлежащий ремонту штанговый насос устанавливают и закрепляют в тисы 7 для последующей разборки. Извлекают плунжера со штоком. Затем к корпусу насоса присоединяют шланг высокого давления 9, включают маслонасос и производят промывку цилиндра насоса путем прокачки масла.

После завершения механических работ (смена или притирка клапанных пар, смена плунжера и др.) производят сборку насоса и опрессовку его узлов, не снимая со стенда. По окончании опрессовки отсоединяют шланг 9 нажатием на рычаг 10. Шток 2 выдвигается вверх, и штанговый насос остается в наклонном положении для полного слива масла и последующего завершения сборки.
