Номер

04-197-00

Наименование проекта

Вертлюг нефтегазопромысловый эксплуатационный

Назначение

Подача промывочной жидкости в подвешенные к ним колонны труб при ремонте нефтяных и газовых скважин с проведением буровых работ.

Рекомендуемая область применения

Топливноэнергетический комплекс.

Описание

Результат выполнения конструкторской разработки.

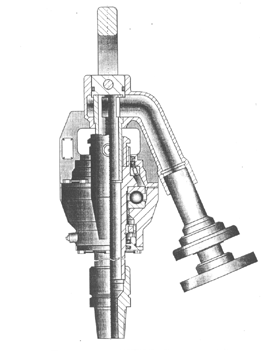

Вертлюг подвешивается на талевом блоке при помощи серьги, при этом нагрузка от колонны труб воспринимается упорным подшипником в корпусе. Промывочная жидкость подается через быстросъемный патрубок, боковой отвод, грязевую трубу в ствол вертлюга, который соединен через проводник с колонной труб.

Для предотвращения попадания промывочной жидкости и грязи в рабочую полость и исключения протечек в конструкции вертлюга предусмотрены уплотнения из резины, войлока и фторопласта.

Преимущества перед известными аналогами

Применение высокопрочной хладостойкой стали с повышенной коррозионной стойкостью.

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Повышение качества и эксплуатационных характеристик нефтепромыслового оборудования на 0.03%, надежная эксплуатация в районах схолодным климатом.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

29.11.2000
