Описание к Ил № 04-192-00

Результат выполнения конструкторской разработки

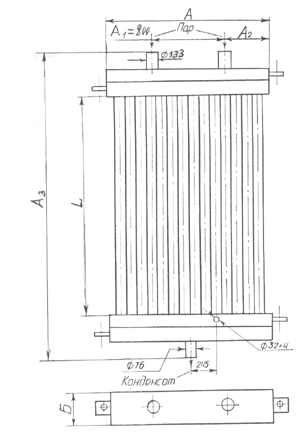

Секции (см. рисунок) состоят из теплопередающей поверхности в виде шахматного пучка из вертикальных биметаллических ребристых труб (БРТ), трубных решеток, горизонтальных коллекторов прямоугольного поперечного сечения и боковых стенок для предотвращения обводных течений воздуха, минуя трубный пучок. В верхнем коллекторе расположены два патрубка условного прохода Ду=125 мм для подвода греющего водяного пара, а в нижнем коллекторе имеется один патрубок Ду=65 мм для отвода конденсата пара. В боковой стенке нижнего коллектора предусмотрен штуцер Ду=25 мм для отвода несконденсировавшихся газов. Концы оребренных труб приварены со стороны греющего теплоносителя к трубным решеткам, к которым затем приварены коллекторы. Конструкция СПК БРТ неразборная.

В секциях проточная часть по пару выполнена одноходовой, а нагреваемый воздух однократным перекрестным током перпендикулярно омывает БРТ в межтрубном пространстве.

В зависимости от величины теплового потокаqи аэродинамического сопротивления Р секции СПК БРТ изготавливаются двух- и трехрядными, а также имеют разную высотуlв свету греющих оребренных труб. Ширина А в свету секций практически одинакова. Компоновочными параметрами трубного пучка являются поперечныйs₁и продольныйs₂шаги расположения труб в решетках, число поперечных рядов трубzпо направлению движения воздуха. Параметрами секций являются площадь поверхности теплообменаfпо воздушной стороне, количество трубnв секции, площадьf_фрфронтального незагроможденного трубами поперченого сечения перед пучком для прохода воздуха.

Конструкция БРТ представляет гладкую стальную несущую трубу наружного диаметра 25 мм и толщиной стенки 2 мм, помещенную в алюминиевую толстостенную оболочку, из которой в процессе холодной накатки получены непрерывные спиральные алюминиевые ребра и обеспечен плотный механический контакт ребристой оболочки с несущей трубой. Параметры ребер, мм: наружный диаметрd=57; высота, шаг и средняя толщина ребра соответственноh=15,2; s=2,5; =0,5; диаметр у основания d ₀ = d - 2h = 26,6. Коэффициент оребрения БРТ равен =20,4. Алюминиевая оболочка надежно защищает стальные трубы от внешней коррозии.

Основные конструктивные характеристики секций паровых калориферов, достаточные для подбора требуемого номера, приведены в табл.1.

В табл.2 даны значения теплового потока и потерь давления воздуха для секций СПК БРТ, расчет которых выполнен на следующие исходные данные: давление сухого насыщенного водяного пара Р=0,8 МПа, температура воздуха на входе t ₂^/=-15 ⁰c, скорость воздуха во фронтальном сеченииf_фр=laперед пучкомw _н=7,27 м/с.

Предельные параметры греющего водяного пара: давление Р=1,6 МПа, температура не более 280 ⁰С.
