Результат выполнения конструкторской разработки

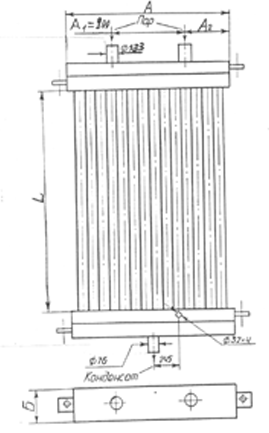

Секции (см. рисунок) состоят из теплопередающей поверхности, скомпонованной в шахматный пучок из вертикальных биметаллических ребристых труб (БРТ), трубных решеток, горизонтальных коллекторов

прямоугольного поперечного сечения с двумя патрубками условного проходаd_у=125 мм для подвода греющего водяного пара и одним патрубкомd_у=65 мм для отвода конденсата пара, расположенного в нижнем коллекторе. В боковой стенке этого коллектора предусмотрен штуцерd_у=25 мм для отвода несконденсировавшихся газов.

Концы оребренных труб приварены со стороны греющего теплоносителя к трубным решеткам, вмонтированным в коллекторы.

В секциях проточная часть по пару выполнена одноходовой, а воздух однократным перекрестным током перпендикулярно обтекает БРТ со стороны межтрубного пространства.

В зависимости от величины передаваемого теплового потокаqи аэродинамического сопротивления Р секции СП БРТ изготавливаются двух и трехрядными, а также имеют разную высотуlв свету греющих оребренных труб. Ширина секций А в свету практически одинакова. Компоновочными параметрами трубного пучка являются поперечныйs ₁ и продольный s ₂ шаги расположения труб в решетках, число поперечных рядов zпо направлению движения воздуха. Параметрами секций являются площадь поверхности теплообменаfпо воздушной стороне, количествоnтруб в секции, площадьf_фрфронтального незагроможденного трубами поперечного сечения перед пучком для прохода воздуха.

Конструкция БРТ представляет гладкую стальную несущую трубу наружного диаметра 25 мм и толщиной стенки 2 мм, помещенную в алюминиевую оболочку, из которой в процессе холодной накатки получены непрерывные спиральные алюминиевые ребра и обеспечен плотный механический контакт ребристой оболочки с несущей трубой. Параметры ребер, мм: наружный диаметрd=56; высота, шаг и средняя толщина ребра соответственноh=14; s=3; =0,65; диаметр у основания d ₀ = d - 2 = 28. Коэффициент оребрения БРТ равен =15,23. Алюминиевая оболочка надежно защищает стальные трубы от внешней коррозии.

Расчет значений теплового потока и потерь давления воздуха для секций СП БРТ выполнен на следующие исходные данные: давление сухого насыщенного водяного пара Р=0,8 МПа, температура воздуха на входе t₂^/= -15 ⁰С, скорость воздуха во фронтальном сеченииf _фр=laперед пучкомw _н=7,27 м/с.
