Номер

04-184-00

Наименование проекта

Муфта зубчатая

Назначение

Соединение соосных горизонтальных валов и передача крутящего момента в изделиях.

Рекомендуемая область применения

Машиностроение, теплоэнергетика, нефтяная, газовая, нефтехимическая промышленности.

Описание

Результат выполнения конструкторской разработки

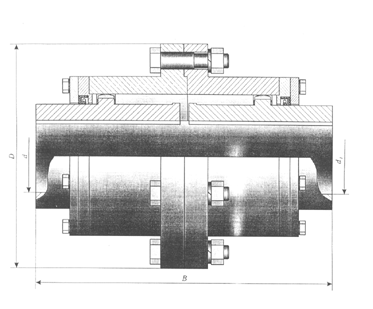

Муфта состоит из закрепленных на концах валов двух втулок с наружными зубьями эвольвентного профиля с охватывающей их обоймой с внутренними зубьями. Передача вращающего момента осуществляется зубчатыми парами. Для компенсации смещений валов наружная поверхность зубьев втулки выполнена сферической. Несущая способность муфт обеспечивается за счет поверхностного упрочнения зубьев цементацией. Для повышения износостойкости внутренняя поверхность муфты заполняется смазкой. Герметичность обеспечивается уплотнителями, установленными в крышках.

Достоинствами предлагаемых муфт является их высокая нагрузочная способность и компактность, возможность использования в широком диапазоне угловых скоростей и передаваемых моментов.

Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Соответствует технической характеристике изделия (устройства)

Технико-экономический эффект

Высокая нагрузочная способность и компактность муфт зубчатых, повышение проимзводительности труда на 0,02%.

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

26.10.2000
