Номер 04-180-00 |
|||
|
Наименование проекта Приспособление для обработки фланцев компенсаторов |
|||
|
Назначение Фрезерование двух пазов во фланцах судовых компенсаторов. |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка. |
|||
|

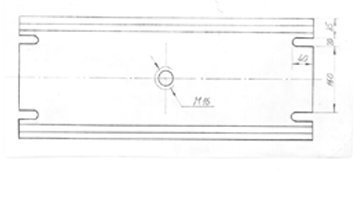

Описание Результат выполнения конструкторской разработки Приспособление представляет собой плиту, изготовленную из стали 10ХСНД размерами 530х370х23 мм, имеющую в нижней плоскости выступ 530х17х5 мм для установки в паз стола вертикально-фрезерного станка. С боковых сторон в плите выполнены 4 паза 40х20 мм для крепления приспособления к столу станка. Два паза в верхней плоскости плиты шириной 15 мм и глубиной 10 мм предназначены для сбора эмульсии в бак станка и предотвращения стекания ее на пол. В центре плиты сверлится отверстие и нарезается резьба М16 для установки шпильки. Установка подлежащих обработке фланцев в приспособление осуществляется при помощи двух технологических штырей, проходящих через отверстия во фланцах и плите, для чего в последней вокруг центрального отверстия сверлятся отверстия по два для каждого типоразмера фланцев и межосевые расстояния которых зависят от конкретного типоразмера обрабатываемых фланцев. Крепление детали в приспособление производится гайкой М16 через шайбу иu-образный прихват.
|
|||
|
Преимущества перед известными аналогами Аналоги неизвестны. |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Приспособление позволяет фрезеровать 2 паза во фланцах судовых компенсаторов. |
|||
|
Технико-экономический эффект Повышена производительность труда на 0,02%, качество обрабатываемых изделий возросло на 0,03%. |
|||
|
Возможность передачи за рубеж Возможна передача за рубеж |
|||
|
Дата поступления материала 19.10.2000 |
