Результат выполнения конструкторской разработки.

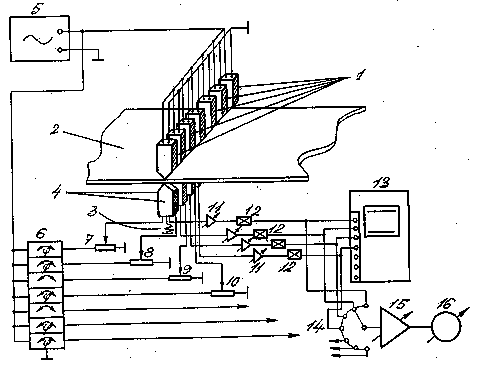

Излучатель электромагнитного поля устройства (см.рис.) выполнен в виде многодорожечной записывающей магнитной головки 1, установленной с одной стороны контролируемой пленки 2, в то время как приемник электромагнитного излучения составлен группой индивидуально подпружиненных упругими элементами 3 воспроизводящих (считывающих) магнитных головок 4, линейно расположенных с противоположной стороны пленки .

Группа обмоток возбуждения многодорожечной записывающей головки параллельно подключена к выходу генератора 5 переменного тока. Этот генератор также связан со входом многоканального переменного дифференциального фазовращателя 6, канальные выходы которого, через группу плавных аттенюаторов 7, 8, 9,10 последовательно введены в раздельные цепи обмоток группы индивидуально подпружиненных, линейно расположенных воспроизводящих магнитных головок.

Магнитные головки связаны через канальные усилители и детектирующие узлы 11, 12 со входами многоканального самописца 13, а также через многопозиционный переключатель 14 с последовательно включенным усилителем 15 и стрелочным индикатором 16.

Перед работой устройства, до введения между многодорожечной записывающей магнитной головкой и группой считывающих магнитных головок подлежащего профильному контролю пленочного изделия , переключатель 14 последовательно устанавливают в ряд положений, отвечающих контролю результирующих переменных сигналов, образованных разностью выходного напряжения одного из аттенюаторов и ЭДС, наведенной в обмотке соответствующей магнитной головки 4 воспринимающей части измерительного преобразователя.

Раздельно регулируя канальные ячейки фазовращателя и подключенные к их выходам аттенюаторы, добиваются для каждого положения переключателя нулевого показания стрелочного индикатора.

Затем, между многодорожечной магнитной головкой и группой считывающих магнитных головок вводят эталонный образец диэлектрической пленки, имеющей равномерное распределение толщины по всей площади, и, последовательно переводя переключатель из одного положения в друго, устанавливают коэффициенты передачи по напряжению каждого из усилителей 11 таким образом, чтобы чувствительность каждого из группы измерительных каналов, контролируемых многоканальным самописцем и стрелочным индикатором, была идентична чувствительности остальных измерительных каналов при одном и том же коэффициенте усиления узла 15.

При работе устройства и прохождении между его амортизируемыми многоканальными головками 1 и 4 подлежащего контролю пленочного изделия канальные сигналы, образуемые разностью переменного напряжения на выходе каждого из аттенюаторов и переменной ЭДС, наведенной в соответствующей обмотке считывающей головки 4, поступают через канальные усилители 11 и детектирующие узлы 12 на соответствующие входы многоканального самописца.

Поскольку уровни сигналов постоянного тока, поступающих с выходов детектирующих узлов 12 на канальные входы самописца , пропорциональны текущим значениям толщины исследуемого пленочного изделия на его параллельно контролируемых смежных участках , в то время как скорость протягивания ленты многоканального самописца и скорость прохождения контролируемого пленочного изделия между магнитными головками 1 и 4 либо равны , либо находятся в определенном соотношении , то на ленте многоканального самописца в известном масштабе одновременно графически регистрируется группа профилограмм, характеризующих закон изменения толщины контролируемого изделия как функции одновременно двух его параметров - продольного (текущего значения длины диэлектрической пленки) и поперечного параметра (ширины).

Профильный измеритель
