04-166-00

Наименование проекта

Держатель для крепления светильников на судах

Назначение

Крепление светильников ВЗГ-200, запитанных от трехпроводной сети, при судостроении и ремонте судов

Рекомендуемая область применения

Системы низковольтного временного освещения на судах

Описание

Результат выполнения конструкторской разработки.

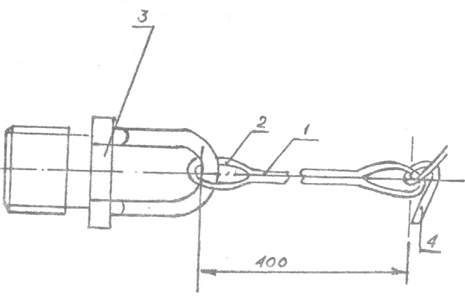

Держатель (см. рис.) состоит из медного канатика 1 диаметром 4 мм, длиной 400 мм двумя огонами 2. На одном огоне крепится сальниковая гайка со скобой 3, которая уплотняет ввод кабеля в светильник ВЗГ-200, другой огон держателя соединяется со скобой 4.

Крепление светильника. Канатик наматывается на металлоконструкцию корпуса светильника, а огон со скобой зацепляется за огон, закрепленный за сальниковую гайку. Заземление светильника осуществляется одной из трех жил кабеля.

Преимущества перед известными аналогами

При данном методе крепления не требуется токарных и слесарных работ, пайки и лужения

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Снижение трудоемкости изготовления держателей для крепления светильников

Возможность передачи за рубеж

Возможна передача за рубеж

Дата поступления материала

12.07.2000
