Инновации бизнесу. Оградительное устройство фрезерного деревообрабатывающего станка с пылеудалением

ПОДРОБНАЯ ИНФОРМАЦИЯ

Заявку на получение дополнительной информации по этому проекту можно заполнить здесь.

Номер

04-164-00

Наименование проекта

Оградительное устройство фрезерного деревообрабатывающего станка с пылеудалением

Назначение

Ограждение зоны резания деревообрабатывающего станка типа Ф4.ФС с нижним вертикальным расположением шпинделя при обработке криволинейных поверхностей и удаления пыли, стружки и опилок.

Рекомендуемая область применения

Машиностроение, деревообрабатывающая промышленность, столярное производство

Описание

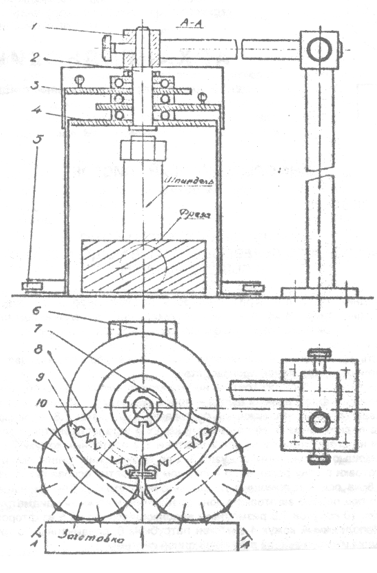

Устройство (см. рис.) состоит из неподвижного цилиндрического кожуха 4, имеющего фронтальный вырез - проем под углом 150 град., который закрывается двумя подвижными секторами - кожухами 7,8, вращающимися в подшипниках 3. Неподвижный кожух 4 устанавливается и закрывается на столе станка и на оси 2 штатива 1, а повторные кожухи 7,8 оси 2 с помощью подшипникового узла 3. Для уменьшения трения при подаче заготовки в зону резания по наружному диаметру основания 10 кожухов 7,8 на оси 2 с помощью подшипникового узла 3. Для уменьшения трения при подаче заготовки в зону резания по наружному диаметру основания 10 кожухов 7,8 размещены вращающиеся рамки 5 из фторопласта. Неподвижный кожух 4 снабжен патрубком 6, соединенным с трубопроводом отсасывающей вентиляционной системы.

Принцип работы. При подаче заготовки происходит поворот кожухов 7,8 и открытие зоны резания и режущего инструмента, чем обеспечивается возможность фрезерования детали с одновременным удалением отходов. При отводе заготовки от фрезы происходит автоматический, за счет пружин растяжения 9, поворот (возвращение в исходное положение) кожухов 7,8 и закрытие зоны резания.
