Номер 04-154-00 |
|||
|
Наименование проекта Приспособление для контроля правки шлифовального круга |
|||
|
Назначение Контроль качества правки шлифовального круга зубошлифовального станка модели 5М841Ф11 |
|||
|
Рекомендуемая область применения Машиностроение, металлообработка |
|||
|

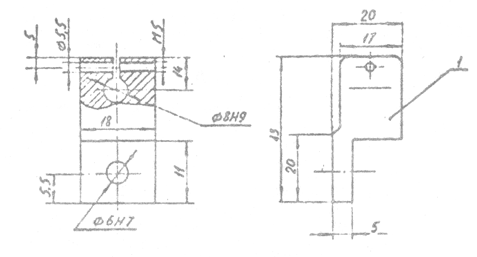

Описание Приспособление (см. рис.) состоит из Г-образного кронштейна 1, установочной оси и устанавливается в механизм правки круга станка вместо алмазного карандаша. Обе детали изготовлены из стали 40Х. В кронштейне выполнены три отверстия: диаметром 6Н7 для установки на ось; диаметром 8Н9, в которое устанавливается индикаторная измерительная головка; и М5 - для крепления измерительной головки в кронштейне. Индикаторная измерительная головка устанавливается и крепится винтом М5 в кронштейне: кронштейн устанавливается и крепится гайкой М4 на оси приспособления; приспособление устанавливается и закрепляется в механизме правки шлифовального круга вместо алмазного карандаша. Движение механизма правки аналогично движению алмазного карандаша при правке шлифовального круга, по показаниям измерительной головки оценивается качество процесса правки.
|
|||
|
Преимущества перед известными аналогами Аналоги неизвестны |
|||
|
Стадия освоения Внедрено в производство |
|||
|
Результаты испытаний Повышение контроля качества правки шлифовального круга |
|||
|
Технико-экономический эффект Повышение качества обработки зубчатых колес, имеющих микронные допуски на обработку на зубошлифовальном станке модели 5М841Ф11 |
|||
|
Возможность передачи за рубеж За рубеж не передаётся |
|||
|
Дата поступления материала 07.07.2000 |
