Номер

04-142-00

Наименование проекта

Съемное приспособление к тележке продольно-распиловочного станка ЦДТ-6М

Назначение

Расширение технологических возможностей станка и использования его для поперечной распиловки древесины

Рекомендуемая область применения

Деревообработка, столярное производство

Описание

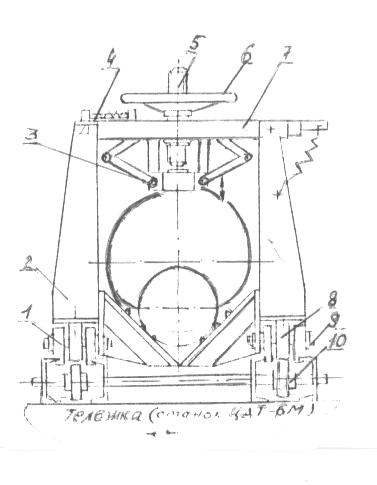

Приспособление состоит из сварной рамы-постели 2, закрепленной на ползунах 1 тележки станка специальными болтами-осями 9. При этом зубчатая рейка 8 входит в зацепление с вал-шестерней 10 привода тележки станка, что обеспечивает подачу приспособления для получения необходимой длины отрезаемой заготовки.

В верхней части рамы 2 установлено откидное коромысло, с зажимным устройством 3, перемещение которого осуществляется с помощью маховика через передачу винт-гайка 5, установленную в коромысле. Во время работы коромысло закрепляется в раме с помощью специальной защелки 4.

Приспособление позволяет производить на станке ЦДТ-6М поперечную распиловку древесины и, в частности, кряжей бокаута с наибольшей длиной кряжа до 1200 мм и диаметром от 200 до 400 мм. После выполнения работы приспособление снимается и станок может быть использован по прямому назначению.

С внедрением данного приспособления механизирован процесс поперечной распиловки древесины, расширены технологические возможности станка.
