Специальное устройство в виде платформы с подъемником, устанавливается на шасси автомобиля ГАЗ-51.

Платформа представляет собой сварную раму из угольника 60х60х6 мм, имеющую с одной стороны криволинейные направляющие (склизы) из листовой стали толщиной 5 мм. На платформе пальцем диаметром 26 мм закреплен качающийся гидроцилиндр диаметром 145 мм с ходом поршня 540 мм, шток которого соединен тягами с поворотным подъемником, имеющим пять кассет для загрузки в них баллонов. Кассеты-секции коробчатой прямоугольной формы оборудованы гнездами для установки баллонов. Крепление баллонов в кассетах осуществляется поворотными фиксаторами с плоскими пружинами, получающими рабочее движение от педали при загрузке баллонов. Кассеты подъемника опускаются на землю, скользя по криволинейным направляющим платформы. Баллоны вертикально закатываются и закрепляются фиксаторами в кассетах. Затем кассеты поднимаются, устанавливаются и закрепляются на платформе в горизонтальном положении. На один автомобиль одновременно может быть загружено 20 баллонов. При разгрузке баллонов кассеты (одна или все сразу) опускаются на землю, баллоны выгружаются, и кассеты возвращаются в исходное положение.

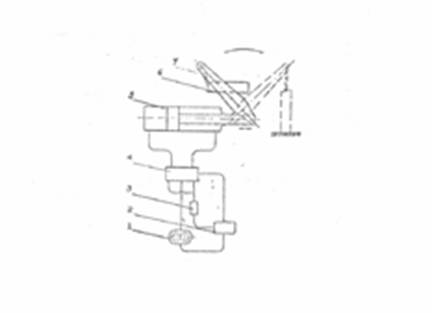

Устройство оборудовано гидросистемой, все элементы которой установлены и закреплены на платформе. Подача масла из маслобака 2 (см. рис.) гидросистемы производится гидронасосом 1 производительностью 70 л/мин. Насос получает движение от коробки перемены передач автомобиля. Масло через реверсивный золотник 4 поступает в гидроцилиндр 5, регулирование скорости производится дросселем 3. Перемещение поршня и штока гидроцилиндра вызывает поворот подъемника 7 и подъем или опускание закрепленных на нем кассет-секций 6. Управление гидросистемой вынесено в кабину водителя.
