Номер

04-116-00

Наименование проекта

Приспособление для шлифования и фрезерования лопаток

Назначение

Шлифование и фрезерование лопаток роторов шлифовальных машин модели МШ-230

Рекомендуемая область применения

Машиностроение, металлообработка

Описание

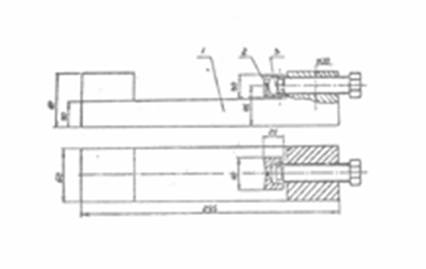

Приспособление представляет собой сборно-разборную конструкцию и состоит из корпуса прямоугольной формы 1 (см. рис.) с пазом для базирования обрабатываемой детали, пяты 2 и нажимного винта 3, имеющего на конце сферообразную поверхность. Корпус, пята и винты выполнены из стали 45. Габаритные размеры приспособления, мм - 295х60х60.

При фрезеровании приспособление зажимается в пневматические тиски на столе вертикально-фрезерного станка, при шлифовании - на магнитной плите шлифовального станка.

Преимущества перед известными аналогами

Аналоги неизвестны

Стадия освоения

Внедрено в производство

Результаты испытаний

Повышение производительности труда

Технико-экономический эффект

Приспособление позволяет обрабатывать одновременно 40 лопаток, улучшилось качество обработки

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

14.06.2000
