Номер

02-116-00

Наименование проекта

Электронный регулятор температуры

Назначение

Для поддержания заданной температуры в системах отопления с электрическими котлами

Рекомендуемая область применения

Системы отопления

Описание



Устройство содержит (см. рисунок) термочувствительный мост, состоящий из термоэлемента 1 и задатчика температуры 2, интегратор 3, выпрямитель 4, формирователь импульсов 5, генератор числа импульсов 6, счетчик импульсов 7, влияющих на изменения мощности, счетчик импульсов 8, влияющий на изменение температуры, многоканальный мультиплексор 9, триггер 10, симисторный исполнительный орган 11, нагреватель 12.

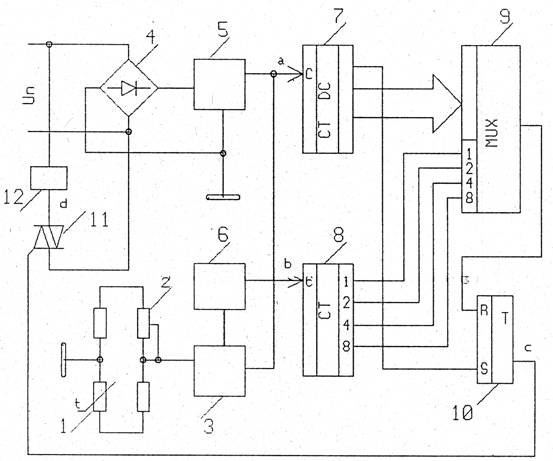

Функциональная схема устройства

Работа устройства основана на том, что выделяемая на нагревателе мощность в единицу времени пропорциональна частоте сети, так как частота сети равна 50 Гц, а выделяемая нагревателем мощность как положительного, так и отрицательного полупериода равны, получается, что выделяемая за секунду мощность равна мощности импульсов одного полупериода, умноженного на 100 (при частоте 50 Гц, полупериод равен 100) Р пол = Р имп х 100, где Р пол - полная мощность, Р имп - мощность одного полупериода. Из этого следует, что каждый импульс полупериода несет сотую долю полной мощности (1% полной мощности).

Таким образом, пропуская или ограничивая определенное количество полупериодов напряжения, приложенного к нагревателю и равномерно распределенного по времени, можно регулировать мощность на нагревателе от 1% до 100% с шагом 1. На выходе выпрямителя вырабатываются импульсы частотой 100 Гц, которые через формирователь поступают на счетчик импульсов 7 с дешифратором, который формирует на выходах положительные импульсы длительностью Т, равной половине периода сетевого напряжения сдвинутые один относительно другого на длину импульса Т. Эти импульсы поступают на информационные входы многоканального мультиплексора. С термостата напряжение поступает на интегратор, который формирует на генераторе количество импульсов, подающееся на вход счетчика импульсов 8, выходы которого соединены последовательно с адресными входами мультиплексора. Синхронизация обнуления интегратора обеспечивается от формователя импульсов. При падении температуры нагревательного элемента ниже заданного задатчиком температуры произойдет изменение количества импульсов выдаваемых управляемым термогенератором на счетчик 8, изменится код поступающий на адресные входы многоканального мультиплексора, который выдает сигнал на вход триггера на изменение мощности прилагаемой к нагревателю.

При сравнении температуры с установленной задатчиком температуры сигнал с интегратора запирает управляемый генератор и на счетчик 8 импульсы не поступают, на выходе счетчика 8 устанавливается код ноль, т.е. нагревательное устройство отключается от источника питания.

Преимущества перед известными аналогами

Упрощение конструкции, высокая надежность в работе

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повышение качества регулирования температуры

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

24.08.2000
