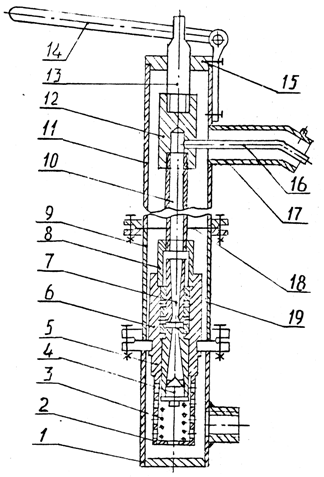

Колонка состоит (см. рисунок) из следующих сборочных единиц и изделий:

- Приемной камеры 1 для присоединения колонки к водной магистрали, приема воды (наполнения колонки). Камера представляет собой сварной герметичный цилиндрический сосуд, состоящий из трубы с втулкой (резьба g 3/4) для подключения к внешней водной магистрали, с заглушкой и фланцем для присоединения к корпусу нижнему 9 с помощью болтового соединения и присоединения к приемной камере гнезда эжектора 6 (резьба М68х4-6 g).

- Сетки для соединения приемной камеры с водосливным каналом. Состоит из корпуса с резьбой М 42х3 и приваренной заглушки.

- Кожуха сливного 17, предназначенного для ограждения соска 18 от возможных повреждений и подвеса емкости для набора воды на штифте. Кожух представляет собой сварную трубчатую конструкцию с фланцем и штифтом, присоединяется к верхнему корпусу 11 с помощью болтового соединения.

- Корпуса верхнего для наземного размещения оголовка колонки, установки в нем штока с рычагом для открывания подачи воды и крышки 15 корпуса. Корпус представляет собой цилиндрическую трубную конструкцию с двумя фланцами для присоединения к нему кожуха сливного и скрепления с нижним корпусом.

- Корпуса нижнего 9 для размещения в нем различных деталей колонки и присоединения к нему с помощью болтовых соединений верхнего корпуса и приемной камеры. Представляет собой сварную полую цилиндрическую конструкцию переменной длины с двумя фланцами.

Работа колонки осуществляется следующим образом.

При нажатии на рычаг 14 перемещается шток 13 и связанные с ним: головка нажимная 12, штанга 10, головка нижняя 8, средняя часть эжектора 19 и соединенные с ней с помощью резьб конус верхний 7, а также нижний 5, в котором с прокладкой на резьбе установлен клапан 4. При перемещении клапана вниз происходит сжатие пружины 3, открывается отверстие в корпусе нижнем и закрываются полости в гнезде эжектора. При этом вода под давлением из сетки, приемной камеры и внешней магистрали поднимается вверх по нижнему и верхнему конусам, нижней головке, штанге и истекает из соска 16.

При опускании рычага вышеперечисленные механизмы под действием пружины возвращаются в исходное положение, клапан с прокладкой перекрывает канал гнезда эжектора и отсекает воду.
