«Частное техническое решение, имеющее самостоятельное значение».

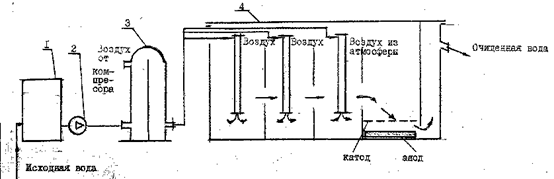

Флотационная установка (см. рисунок) состоит из узла подачи стоков включающего канализационно-насосную станцию 1 с высоконапорным насосом 2 и сатуратора 3 с флотатором 4. Флотатор включает корпус, выполненный в виде емкости прямоугольного сечения и разделенный перегородками на четыре секции. Первые три секции по ходу движения жидкости содержат установленные на крышке струйные аэраторы. В четвертой секции установлены электроды для осуществления электрохимической обработки сточных вод. При этом электрохимическая обработка проводится только в тех случаях, когда количество загрязнений в очищенных сточных водах будет превышать значения предельно допустимых концентраций (ПДК). Сатуратор представляет полую цилиндрическую емкость с патрубком для подачи исходных сточных вод и воздуха, а также для вывода водовоздушной смеси. При этом используются емкости, рассчитанные на поддержание рабочего давления смеси «жидкость-газ (воздух)» в пределах 0,6 - 0,8 МПа.

Принцип работы установки заключается в следующем. Исходная (грязная) вода из КНС с помощью высоконапорного насоса подается в сатуратор, где насыщается воздухом, подаваемым туда от компрессора (на рисунке не показан). Далее насыщенная растворенным воздухом сточная вода через струйные аэраторы подается во флотатор. Выбрасываемые с большой скоростью струи воды попадают в рабочее пространство флотатора с атмосферным давлением. В результате из воды выделяются пузырьки воздуха, к которым прилипают капельки жира. Образующиеся комплексы «капельки жира - пузырьки воздуха» всплывают, образуя пенный слой, который самотеком удаляется из флотатора по пенному желобу (на рисунке не показан). Очищаемая вода из секции флотатора поступает в последнюю секцию, где установлены электроды (анод и катод), подключенные к источнику тока (на рисунке не показан).
