«Частное техническое решение, имеющее самостоятельное значение».

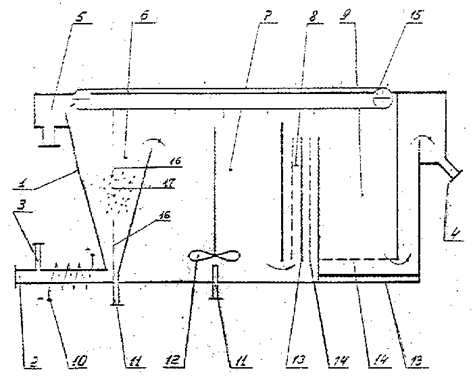

Аппарат (см. рисунок) состоит из горизонтального корпуса 1 с патрубками 2 и 3 для ввода соответственно сточных вод и реагента, патрубком 4 для вывода осветленной жидкости и патрубком 5 для вывода пены. Горизонтальный корпус разделен последовательно на несколько секций: секцию смешения 6, выполненную в виде усеченной пирамиды, секцию для пневмомеханической флотации 7, снабженную механическим аэратором 12, секции 8-9 для электрофлотации с расположенными внутри них электродами 13-14. В верхней части аппарата установлено пеносъемное устройство 15. По всей длине внутри корпуса аппарата установлены решетки 16, между которыми создается псевдоожиженный слой 17. На патрубке для ввода сточных вод установлен электромагнит 10 от стенки секции смешения на расстоянии, составляющем 50-70 диаметров входного патрубка. В секции 6-7 подводится воздух через патрубки 11 с находящимся внутри них пористым материалом.

Принцип работы предлагаемого аппарата состоит в следующем. Сточные воды и реагент через патрубки ввода поступают в секцию смешения, предварительно подвергаясь обработке индуцированным электрическим полем на участке трубы, занятым электромагнитом 10, который установлен на оптимальном расстоянии от стенки секции. В секции смешения происходят интенсивное перемешивание сточных вод с реагентами и флотация наиболее легко флотируемых сфлокулированных частиц тонкодисперсной суспензии. Вероятность слипания частиц с пузырьками воздуха повышается за счет создания псевдоожиженного слоя между решетками.
