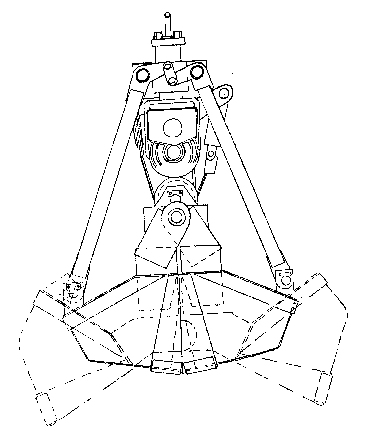

Моторный грейфер состоит из двух основных узлов: механизма замыкания и челюстного ковша с системой тяг. Механизм замыкания состоит из электродвигателя, встроенного в барабан 9, двухступенчатого редуктора с колодочным тормозом, муфтой предельного момента канатоукладчика и корпуса, связывающего все узлы механизма замыкания. На корпусе установлены конечные выключатели, служащие для предохранения механизма от перегрузок, которые обычно возникают в конце закрывания челюстей или при попадании твердых кусков между режущими кромками челюстей.

Металлоконструкция грейфера состоит из верхней и нижней траверс, системы тяг, двух челюстей. На подвижной траверсе установлены блоки полиспастов. Грейфер подвешивается кольцом на крюк крана грузоподъемностью 5 тонн.

Управление моторным грейфером осуществляется из кабины. При зачерпывании материала грейфер должен опускаться на материал плавно с раскрытыми челюстями. Механизм замыкания включается на замыкание, челюсти внедряются в материал под действием собственного веса. После закрытия челюстей электродвигатель механизма замыкания отключается. Раскрытие грейфера производится только на весу. Разгрузка производится при включении электродвигателя механизма замыкания на раскрывание. Раскрытие челюстей происходит под действием собственного веса и ограничивается конечником. Выключатель должен быть отрегулированным на величину раскрывания грейфера не более 2200 мм.
