Номер

84-041-00

Наименование проекта

Устройство для слива электролита из аккумуляторных батарей

Назначение

Для слива электролита из аккумуляторных батарей

Рекомендуемая область применения

Техническая эксплуатация и ремонт средств автомобильного транспорта

Описание

Перед отправкой на утилизацию отработавших свой ресурс аккумуляторных батарей или перед направлением в ремонт поврежденных батарей необходимо слить из них электролит. Кроме большой трудоемкости эта операция опасна для обслуживающего персонала возможностью попадания электролита на руки, лицо, в глаза, на обувь и одежду.

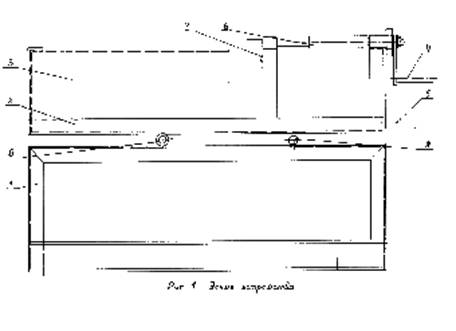

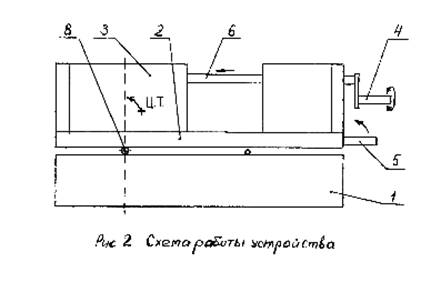

Разработано устройство для слива электролита из аккумуляторных батарей емкостью до 190 А4. Устройство (рис. 1) представляет собой станину 1, раму 2 вместе с установленной на ней аккумуляторной батареей 3 и механизм для фиксации батареи и поворота устройства. Для этой цели используются рукоятки: вращающая 1 и подъемная 5, два ползуна 6, прижимный уголок 7, поворотная ось 8 и фиксатор 9. На рисунке 2 показана схема работы устройства. Устройство устанавливается на ванне для слива электролита и прижимается к ней болтами.







Порядок работы устройства:

1. Установить аккумуляторную батарею с электролитом на раму с помощью кран-балки.

2. Вращением рукоятки 4 вращательное движение через зубчатую передачу и два ходовых винта, приводящих в движение два ползуна, фиксируют батарею на раме прижимным уголком.

3. Вывернуть пробки горловин аккумуляторов.

4. С помощью подъемной рукоятки 5 рама вместе с батареей поворачивается на 180 ОС вокруг оси 8. Это не требует от персонала больших усилий, так как центр тяжести рамы с установленной батареей и фиксирующим устройством установлен в непосредственной близости от вертикальной плоскости, проходящей через ось (рис. 2). При переходе центра тяжести через плоскость начнется дальнейшее опрокидывание рамы до конечного положения батареи вверх дном.

5. Выдержать батарею в этом положении до полного слива электролита.

6. Возвратить раму в исходное положение, действуя в обратном порядке.

7. Завернуть пробки и освободить батарею от прижимного уголка вращением рукоятки в обратную сторону.

8. С помощью кран-балки снять батарею на стеллаж для хранения.

Устройство несложно по конструкции, не содержит покупных изделий и может быть изготовлено непосредственно на автотранспортных предприятиях, не требуя особых технологических приемов и высокой квалификации изготовителей. Имея емкости для различных электролитов, можно таким образом опорожнять как кислотные, так и щелочные аккумуляторные батареи. Меняя положения относительно рамы, можно опорожнять батареи различной емкости, а значит и различных размеров.

Преимущества перед известными аналогами

Аналоги не известны

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Устройство просто в конструкции, не содержит покупных деталей и может быть изготовлено непосредственно на автотранспортных предприятиях

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

25.04.2000
