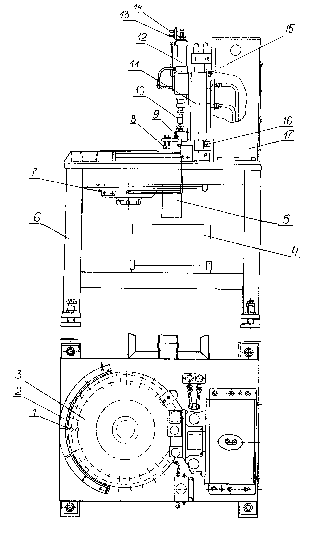

Станок состоит из следующих основных узлов: станины 6, стойки 17, каретки 11, нумератора 9, маркировочного устройства 8, вращающегося стола 3, гидростанции (вне станка).

В углубление 1 стола кладут гайки, включают на пульте (на рис. не показан) кнопку " цикл. Пуск". Стол реечным механизмом 7 и храповым устройством (на рис. не показан) провернется на 1/30 оборота и остановится, каретка 11 из исходного верхнего положения опустится к столу, гидроцилиндры 12 резко ударят носком 10 по нумератору 9, и маркировочный инструмент 8 нанесет углубление (отметку) на гайке. Гидроцилиндры возвратятся в исходное положение для следующего удара при очередном повороте стола на 1/30 часть и т.д. Нижнее и верхнее положение гидроцилиндров фиксируется пальцевыми конечниками 13 и 14, а исходное и рабочее положение каретки 11 фиксируется конечниками 15 и 16.

Проклейменные гайки сами сбрасываются со стола по лотку 5 в тару 4.

Со стороны рабочей зоны стол огражден кожухом 2.
