Внедренное новшество включает:

- измененный привод режущего аппарата и шнека;

- измененную конструкцию крепления лопастей мотовила с эластичными накладками;

- две дополнительно установленные лопасти на шнеке жатки;

- увеличенный до 0,5 м по высоте ветровой щит.

Целью предлагаемого новшества является уборка низкорослых культур, т.к. после прохода серийного заводского комбайна в поле остается много срезанных и не срезанных колосьев, на землю падает зерно, которое вымолачивается и разбрасывается под действием мотовила и режущего аппарата.

Установленной вновь частью переоборудованной жатки является сменная звездочка 1, установленная на верхнем валу плавающего транспортера (см. рис. 1). В серийном варианте эта звездочка позволила увеличить частоту вращения кривошипного вала 2 привода режущего аппарата с 450 до 486 об. /мин., а скорость резания сегментов ножа увеличилась на 8%.

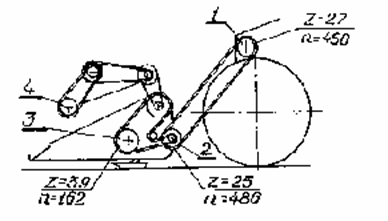

Рис. 1. Схема измененного привода жатки

Измененный привод режущего аппарата позволил успешно и качественно убирать низкорослые засоренные хлеба с повышенной влажностью, а также семенные посевы кормовых культур. В любых условиях уборки исключено забивание режущего аппарата растительной массой. С увеличением скорости движения сегментов поверхность среза стала более ровной, количество разорванных волокон и усилие резания уменьшились. Надежность и износостойкость механизма привода остались на прежнем уровне.

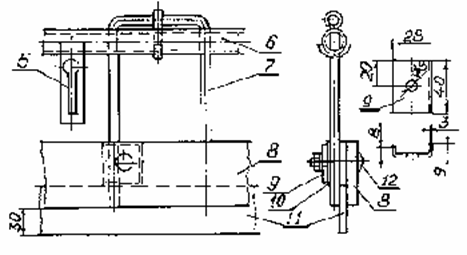

Рис. 2. Схема крепления лопасти к пальцам граблины

Скошенная низкорослая хлебная масса задерживается на режущем аппарате до формирования порции, которую перемещает граблина мотовила к шнеку. За время формирования порции на режущем аппарате возникают большие потери

перерезанными колосками от работающего ножа.

Для сокращения этих потерь и обеспечения равномерного подвода стеблей к режущему аппарату приспособили эксцентриковое мотовило, изменив крепление его деревянных лопастей 8 (см. рис. 2). Лопасти закрепили не к кронштейнам 5, а к пальцам граблин 6 болтами 12 через прижимы 9. Нижняя кромка лопасти установлена по краям пальцев 7. Два отверстия диаметром 8 мм у каждой лопасти изготовлены рядом с ближайшими к кронштейнам 5 пальцами 7. Прижим 9 изготовлен из стальной полосы 40 х 40 х 3 мм.

Рис. 3. Схема установки лопасти на кожухе шнека жатки

Чтобы предотвратить сминание древесины и обеспечить надежное крепление без сдвигов вдоль пальца на лопасть 8 под прижим 9 ставят резиновую прокладку 10. В целях улучшения очистки режущего аппарата от срезанных низкорослых стеблей на лопасти мотовила прикрепили эластичные накладки 11 из прорезиненного ремня. Они установлены ниже пальцев граблин на 30 см. Такие граблины 6 сразу же сметают с режущего аппарата скошенную хлебную массу и передают ее под шнек 3 жатки (см. рис. 1).

Вал мотовила 4 сдвинули назад на 50 мм относительно вертикали, проходящей через режущий аппарат. Граблины мотовила зафиксированы в вертикальном положении. Только на перестоявших хлебах граблины наклоняются назад на 15 ^о. С обеих сторон жатки установлен одинаковый минимальный зазор в 25 мм между пальцами граблин и режущим аппаратом.

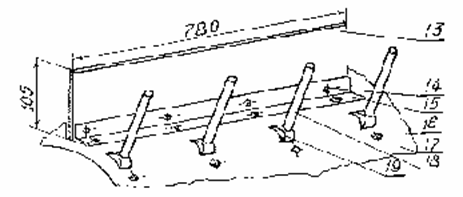

Сложность уборки низкорослых посевов состоит и в том, что комбайн на таких полях работает при неравномерной подаче хлебной массы в молотилку, а это увеличивает потери зерна. Установка звездочки 1 позволила увеличить частоту вращения шнека со 150 до 162 об./мин., что привело к более равномерной подаче массы на обмолот. Чтобы колосья и короткие стебли не скапливались в зоне цилиндрического кожуха шнека, установили минимальный зазор в 6 мм между витками и пальцами шнека 3 и днищем жатки. Дополнительно между рядами пальцев 18 шнека закрепили две лопасти 13 из прорезиненного ремня шириной 105 и длиной 780 мм (см. рис. 3). Ремень 13 четырьмя заклепками 14 крепится к уголку 15 размером 25 х 25 х 780 мм. Уголок 15 к цилиндрическому кожуху 17 шнека монтируется теми же болтами 16, что и обоймы глазков 19. Лопасти 13 обеспечили равномерную передачу короткостебельной массы к транспортеру наклонной камеры.

Во время работы около 5% срезанных стеблей цепляются за граблины мотовила,. а потом они перебрасываются через ветровой щиток на землю, вызывая потери срезанными стеблями. Эти потери устранены наращиванием ветрового щита в высоту на 50 см за счет брезента, который крепится на металлический каркас из трубы, диаметром 0,5 дюйма.

Скошенная хлебная масса имеет повышенную сыпучесть, что увеличивает потери через щели на стыках между отдельными узлами, механизмами и рабочими органами комбайна. Герметизация мест возможных потерь зерна и не зерновой части урожая обеспечена хорошим состоянием листовых щитов и прорезиненных уплотнений.
