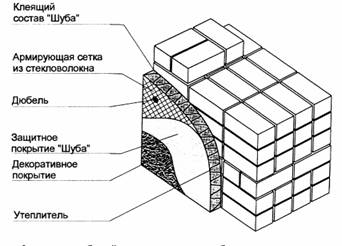

Многослойная теплоизоляционная система "Шуба Плюс" с использованием плит из минеральных базальтовых волокон (далее "система") включает в себя (рис. 1):

- утеплитель - теплоизоляционные плиты из минерального волокна фирмы "rockwool" серии "Фасад Баттс" и "Фасадная Ламелла", далее "утеплитель".

	Фасад Баттс	Фасадная Ламелла
длина, мм	1000	1000
ширина, мм	600	200
толщина, мм	от 25 до 125	от 50 до 150
плотность, кг/м3	180/94	94
водопоглощение по объему,%	1	1
теплопроводность, Вт/мК	0,035	0,045
паронепроницаемость, кг/м.с.Гпа	0,67	0,67

- слой клеевого раствора (патент РФ № 2032636) для приклеивания теплоизоляционных плит к поверхности несущей стены - клеевой выравнивающий состав "Шуба-КВ. Время высыхания (при 20оС и относительной влажности 60%) 4-6 часов;

- армирующий защитный слой (патентРФ № 2109784) - состоит из армирующего состава "Шуба-АЗ" и армирующей щелочестойкой сетки из стекловолокна с размером ячейки 5 ґ 5 мм (ССКО - 5 ґ 5).

Защита дюбелей от коррозии обеспечивается: цинковым гальваническим покрытием толщиной не менее 5 мкм, нанесением смазки, полиамидной оболочки, применением дюбелей из нержавеющей стали.

В системе "Шуба Плюс" предусмотрено также использование вспомогательных элементов, металлических цокольных профилей, армирующих металлических и пластиковых уголков, соединительных элементов, уплотнительной ленты и других материалов и изделий согласно "Технических решений" института "Ярославгражданпроект".

Система пригодна для утепления стен зданий, поверхности которых соответствуют требованиям, предъявленным "Шуба Плюс". Это касается прочности стен, состояния поверхности, допускаемых отклонений от плоскости, примыкание частей здания и др.

Пригодность системы для утепления стен конкретного здания определяется строительной организацией, осуществляющей работы по устройству системы и прошедшей специальное обучение "Шуба Плюс" с учетом рекомендаций официального представителя фирмы - производителя и проектной организации.

Компоненты системы наносятся на стену утепленного здания послойно.

Утеплитель приклеивается к стене снизу вверх с соблюдением правил перевязки швов, смещения швов по горизонтали, зубчатой перевязки на углах здания. Обрамление оконных проемов плитами с подогнанными вырезами по месту и др. На кромки утеплителя могут устанавливаться специальные профили, оконные и дверные проемы усиливаются обрамляющими угловыми профилями и стеклосеткой. Крепление утеплителя к стене здания осуществляется дюбелями. На поверхность утеплителя наносится клеевой слой, декоративная отделка.

Цокольные части зданий оформляются с использованием специальных профильных элементов, которые закрепляются дюбелями, соединительных элементов и выравнивающих подкладок, обеспечивающих горизонтальность. На цокольные поверхности можно применять крепления ДР с дистанционным держателем для крепления арматурных решеток или сеток для изоляционной штукатурки.

Нанесение растворов, составов, арматурных сеток и решеток, декоративных отделок - компонентов системы осуществляется в соответствии с технологией их применения.

Гигиенические показатели элементов системы, входящие в перечень продукции, подлежащей обязательной санитарно-химической оценке, подтверждены гигиеническим сертификатом.

Армирующий состав наносится толщиной 2-4 мм. Применение при монтаже клеевого состава "Шуба-КВ" и армирующего состава "Шуба-АЗ" позволяет выполнять работы при температуре от -25оС до +30оС (можно работать 12 месяцев в году!);

- верхний (наружный) декоративно-отделочный слой - декоративные пласты на основе акриловых сополимеров с наполнителями, обладающие гидрофобными свойствами и различным цветовым исполнением.

Для создания фактуры поверхности можно дополнительно использовать штукатурные растворы на основе минеральных и полимерных вяжущих с наполнителями и органическими добавками фирмы " tex-color" или " caparol".

- фасадные краски - водно-дисперсионные акриловые, силикатные и силоксановые, далее "краски", обладают высокой укрывистостью, стойкостью к воздействию влаги, ультрафиолетового облучения, нетоксичны, быстро сохнут, водорастворимы и разбавляются водой до рабочей вязкости. Долговечность красок соответствует 10 условным годам при условии соблюдения технологии производства работ и условий эксплуатации;

- крепежные элементы - дюбели фирмы "fisher" из полимера ДНК, из нержавеющей стали ДНМ, из ударопрочного полимера со стальным распорным гвоздем ДНМ, для дистанционного крепления арматурных решеток ДР, далее "дюбели".

Типы и размеры дюбелей

Тип дюбеля	Диам. дюбеля, мм	Диам. шляпки, мм	Разрушающие усилия, кН
			бетон	кирпич	газобетон
Дюбель ДНК из полимера	8	45/90	0,24	0,22	0,13
Дюбель ДНМ из металла	8	80	1,0	1,0	0,4
Дюбель ДНД из полимера со стальным распорным гвоздем	8	90	0,7	0,6	0,5
Дюбель ДР для крепления изоляционной штукатурки	8	90	1,9	1,7	0,5

Данная система наружной теплоизоляции разработана совместно с институтом "Ярославгражданпроект".

Крепление утеплителей зарубежных изготовителей производится в соответствии с действующими (утвержденными для применения в РФ) системами.

На новшество выдано Техническое свидетельство Госстроя РФ № 07-0103-98.
