Разработан исполнительный механизм для листоштамповочного кривошипного пресса двойного действия.

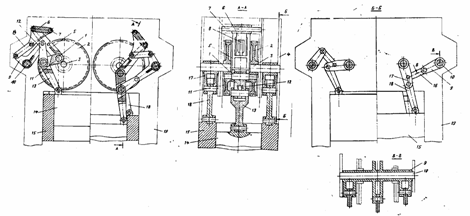

Оси 1 механизма (см. рисунок), выполняющие роль кривошипов, жестко закреплены в зубчатых колесах 2, посаженных с возможностью вращения на оси 3, закрепленной в поперечине 4 пресса. Шатуны 5 связывают кривошип с плоскими рычагами 6, шарнирно закрепленными на осях 7. В свою очередь, каждый рычаг серьгой 8 связан со средним плечом пространственного рычага 9, шарнирно закрепленного на оси 10. С другой стороны шатунами 11 и серьгами 12 кривошипы связаны каждый со вторым средним плечом пространственного рычага, а шатунами 13 - с вытяжным ползуном 14, помещенным внутри прижимного ползуна 15. Крайние плечи пространственного рычага серьгами 16 связаны с плоскими рычагами 17, шарнирно установленными на осях 3. В свою очередь, шатунами 18 рычаги 17 соединены с прижимным ползуном, который может перемещаться в направляющих станины 19 пресса.

Механизм работает следующим образом. При спрямленных кривошипе и шатуне ползуны 14 и 15 занимают верхнее положение. Вращение кривошипа в окрестности этого положения при условии указанных значений угловых параметров рычагов вызывает качание пары звеньев "рычаг 6 -серьга 8" относительно их "мертвого" положения, чем обеспечивается приближенная остановка ползунов. Дальнейшее вращение кривошипа приводит к повороту рычага 6 относительно оси 7 через серьгу 8, а рычага 9 - относительно оси 10.

Движения шатуна 11 и серьги 12, складываясь, вызывают через шатун 13 ускоренное опускание вытяжного ползуна 14. Поворот рычага 17, который он получает от рычага 9 посредством серьги 16, вызывает ускоренное опускание прижимного ползуна.

Крайнего нижнего положения ползуны достигают, когда спрямляются кривошип, шатун 11 и шатун 13. При вращении кривошипа 1 в окрестности этого положения пары звеньев "рычаг 9 - серьга 12", "рычаг 9 - серьга 16" и "рычаг 17 - шатун 18" совершают качания относительно своих мертвых положений, что обеспечивает приближенно-равномерное движение вытяжного ползуна на участке рабочего хода и приближенную остановку прижимного ползуна. При указанных значениях угловых параметров пара звеньев "рычаг 6 - серьга 8" занимает положение максимального удаления от "мертвого", что уменьшает величину угла поворота кривошипа, при котором осуществляется остановка прижимного ползуна (угол стояния). Дальнейшее вращение кривошипа вызывает ускоренный подъем ползунов.

Приближенная остановка ползунов в верхнем положении и уменьшение угла стояния в нижнем положении прижимного ползуна приводит к существенному увеличению угла открытия штампового пространства.

Предлагаемый исполнительный механизм может применяться в двух- и четырехкривошипных прессах двойного действия. В результате число используемых ходов пресса при работе его со средствами механизации возрастает более чем на 10%.
