Разработаны кривошипныеножницы для резки сортового проката.

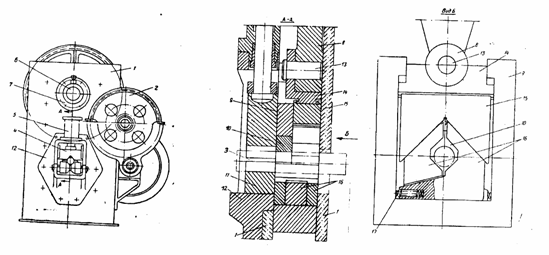

На станине 1 ножниц (см. рисунок) установлен привод 2. Устройство 3 для зажима разрезаемого материала состоит из переднего прижима 4 силового цилиндра 5 и рабочего механизма. Рабочий механизм имеет кривошипный вал 6, опоры 7 которого жестко закреплены в станине; шатун 8 и ползун 9 с укрепленным на нем верхним подвижным ножом 10. Нижний неподвижный нож 11 установлен на фартуке 12, закрепленном на станине. Шатун связан пальцем 13 с проставкой 14, выполненной со шлицами, которые соединяют ее с клином 15. Проставка и клин размещены в полости ползуна, при этом клин взаимодействует внутренними скосами с двумя клиновыми ползушками 16, которые опираются о дно ползуна и могут перемещаться относительно него в горизонтальном направлении при резке проката с несимметричным поперечным сечением. Ползушки удерживаются в разведенном положении пружинами 17. Проставки, клин и клиновые ползушки образуют механизм зажима обрезаемой заготовки. Разрезаемая заготовкаподается в рабочую зону ножом 11. При вращении кривошипного вала проставка и клин перемещаются вниз. Вместе с ними перемещается вниз ползун, который движется до того момента, когда нож 10 упрется в заготовку. Затем ползун останавливается, а клин продолжает движение вниз, перемещая ползушки до тех пор, пока они не прижмут заготовку к ножу 10. Усилие зажима пропорционально усилию реза. В процессе резания клин и клиновые ползушки не перемещаются относительно друг друга и отрезаемой заготовки. После того, как заготовка отрезана, ползун удерживается заплечиками на проставке. Пружины разводят в стороны ползушки и освобождают отрезанную заготовку.

Кривошипные ножницы
