Разработана новая конструкция механического пресса, обеспечивающая большую его производительность.

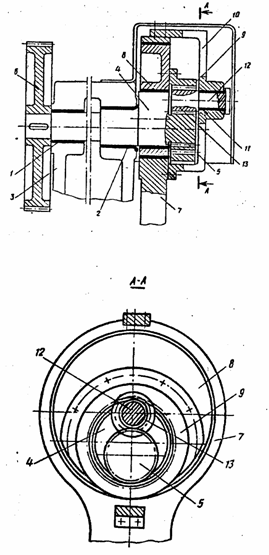

Пресс (см. рисунок) содержит смонтированный в опорах 1 и 2 станины 3 эксцентриковый вал 4 с зубчатым венцом 5; смонтированное на валу 4 зубчатое колесо 6, связанное зацеплением с приводом; размещенную в головке шатуна 7 с охватом эксцентрикового вала 4 эксцентриковую втулку 8 с зубчатым венцом 9; установленный на шатуне 7 фланец 10 с гнездом 11; размещенный в гнезде палец 12 с зубчатым ободом 13, находящимся в постоянном зацеплении с зубчатыми венцами 5 и 9. Зубчатый венец 9 выполнен с количеством зубьев, в 2 раза большим количества зубьев зубчатого венца 5. Эксцентриковая втулка 8 выполнена с эксцентриситетом, большим эксцентриситета эксцентрикового вала, причем эксцентриковая втулка смещена по фазе относительно эксцентрикового вала.

Пресс работает следующим образом. При вращении зубчатого колеса вращается эксцентриковый вал с зубчатым венцом, откоторого через зубчатый обод получает вращение зубчатый венец эксцентриковой втулки, а следовательно, и сама втулка с частотой, в 2 раза меньшей частоты вращения эксцентрикового вала. При повороте эксцентриковой втулки получает движение шатун, а следовательно, и ползун, при этом последний получает движение не только от эксцентриковой втулки, но и от эксцентрикового вала, в результате чего скорость перемещения ползуна увеличивается на участке его холостого хода.
