Вакуумная система доильной установки должна гарантировать стабильность разрежения в подсосковых камерах доильных стаканов. Рабочая магистраль вакуумной линии по всей длине должна иметь сечение диаметром 1 дюйм и без глухих концов, не иметь стыковых сварочных соединений и других препятствий, отрицательно сказывающихся на стабильности разрежения.

Для создания разрежения желательно использовать водокольцевой насос. Он прост в техническом обслуживании, имеет продолжительный срок службы, непрерывную водяную смазку и значительный резерв мощности. Однако, все эти несомненные преимущества водокольцевого насоса теряются по следующим причинам:

- отсутствует гидравлическое уплотнение выходных концов вала насоса;

- торцовые зазоры в насосах вырабатываются до 10-15 мм при допустимой величине 0,2-0,35 мм;

- температура воды, циркулирующей в насосе, превышает необходимую (15…25 ⁰С) в 3-4 раза;

- не контролируется необходимый расход воды (14-16 л/мин для насосов типа ВВН-6), идущей на охлаждение насоса;

- подача воды в насос осуществляется не принудительно, а за счет разрежения, создаваемого в водокольцевом насосе;

- объем водяного резервуара не соответствует сменному объему расходуемой воды;

- потери разрежения по длине вакуумпровода составляют до 30% из-за необоснованного выбора диаметров центрального и отводящих трубопроводов;

- диаметр всасывающей горловины насосов не соответствует диаметру отвода;

- неочищенная вода приводит к отложению солей на внутренней поверхности насоса и увеличению технологических зазоров;

-

Предлагаемая технологическая схема вакуумной станции (см. рисунок) исключает недостатки, имеющие место при эксплуатации водокольцевого насоса.

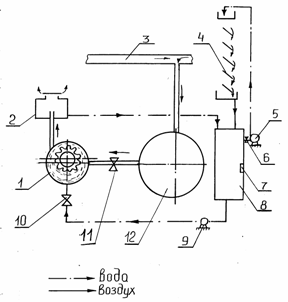

Вакуумная станция:

1 - водокольцевой насос;2 - воздухорасширительный бачок;3 - вакуумпровод;

4 - грядильня;5, 9 - водяные насосы;6, 10, 11 - вентиля;7 - температурное реле;

8 - водяной бак;12 - ресивер

Принцип работыстанции основан на подаче воды из водяного бака принудительно насосом 9. Расход воды регулируется вентилем 10. При достижении температуры воды свыше 25 ⁰С срабатывает температурное реле и вода из бака 8 подается насосом 5 на грядильню. Грядильня расположена вне помещения, и на ее поверхности происходит охлаждение воды за счет температуры окружающего воздуха. По окончании процесса машинного доения необходимо отключить вакуумную станцию в следующей последовательности:водяной насос 9, вентиль 10, вентиль 11 и водокольцевой насос 1.

Принудительная и регулируемая подача воды, своевременное ее охлаждение, позволяют увеличить срок эксплуатации вакуумного насоса при сохранении его технологических характеристик.
