Для оценки технического состояния промышленных дымовых труб разработан способ дистанционного сканирования их футеровки (внутренней поверхности).

Обследование внутренней поверхности высотной дымовой трубы осуществляется с помощью фото-, кино- или телеаппаратуры, устанавливаемой на легкий канатный подъемник, подвешенный на канате с помощью блочного устройства, закрепленного на балке в верхней части исследуемого сооружения.

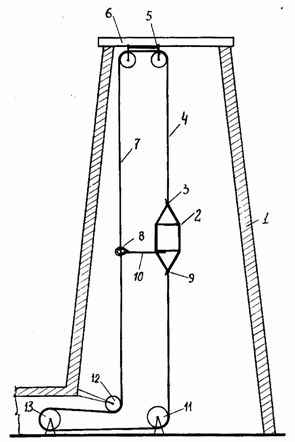

Для обследования футеровки дымовой трубы 1 (cм. рисунок) на нее сверху укладывают балку 6 с верхним блочным устройством 5, через которое пропускают канат 4, к концу которого подвешивают грузонесущую платформу 2 ее верхней частью 3. Нисходящую ветвь 7 каната пропускают через отводной блок 12 (при необходимости), привод 13, нижнее блочное устройство 11 и концом закрепляют к нижней части 9 грузонесущей платформы. Кольцом8 поводка 10, закрепленного на грузонесущей платформе, охватывают нисходящую ветвь каната. На платформе устанавливают аппаратуру (например, телекамеру). При включении привода через взаимодействующий с ним канат, пропущенный через верхнее блочное устройство, закрепленное на балке, поднимается или опускается подвешенная на канате грузонесущая платформа с аппаратурой. При этом кольцо поводка скользит по нисходящей ветви каната и через него стабилизирует ориентацию платформы, не допуская ее вращения. Противоположный подвеске конец каната, закрепленный к нижней части грузонесущей платформы, фиксирует положение платформы на линии от верхнего до нижнего блочных устройств и, благодаря натяжению каната, устраняет раскачивание платформы, улучшая ее стабилизацию. Последовательными проходами с поворотом телекамеры документально фиксируется состояние всей внутренней поверхности трубы.

Дистанционное обследование сокращает трудозатраты, обеспечивает безопасность проведения работ.

Канатный подъемник для обследования внутренней поверхности высотной дымовой трубы
