Разработан стенд для комплексной дефектовочной оценки доильного аппарата, позволяющий производить как регистрацию разрежения в подсосковой и межстенной камерах доильного стакана, так и момент смыкания сосковой резины (в первом случае производится оценка пульсатора, во втором - сосковой резины).

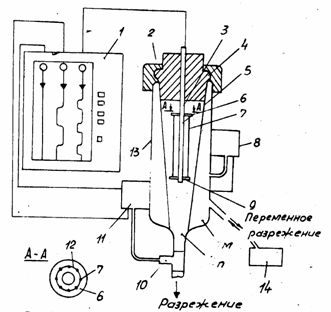

Для регистрации разрежения в камерах доильного аппарата М и П (рис. 1) используются датчики разрежения 8 и 11. Датчик 8 соединен с межстенной камерой М, а датчик 11 - с подсосковой камерой П. Работа их основана на изменении сопротивления потенциометра (рис. 2) и подачи с него электрического сигнала на самописец. В зависимости от величины разрежения изменяется сила тока, подаваемого на самописец 1 и отклоняющего стрелку самописца на ноль, а сопротивлением - размах отклонения.

Момент смыкания сосковой резины регистрируется также самописцем, путем подачи на него электрического сигнала со щупа 3 (см. рис. 1). Щуп состоит из резиновой вставки 4, нижнего 9 и верхнего 6 пластмассовых колец, которые перемещаются по резьбе контактного стержня 5. В верхнем кольце жестко закреплены шесть упругих стержней 7, соединенных кольцом 12. В нижнем кольце они продеты через сквозные отверстия, что обеспечиваетих направленное перемещение вдоль оси при нагрузках. Электрический заряд подведен к кольцу, соединяющему упругие стержни, и контактному стержню. Сосковая резина 2 вставляется в гильзу 13 доильного стакана. В ее нижний конец вставляется тройник 10, соединяющий ее с пульсатором и с датчиком 11. Внутрь вставляется щуп. Его резиновая вставка обеспечивает герметичность подсосковой камеры П. При подключении пульсатора 14 к источнику разрежения включается самописец и происходит графическая регистрация изменения разрежения в подсосковой П и межстенной М камерах доильного стакана, а также продолжительность смыкания-размыкания сосковой резины.

Для проведения дефектовки доильных аппаратов необходимо взять 12-16 образцов сосковой резины и пульсаторов, пронумеровать их и последовательно снять диаграммы их работы, контролируя при этом по вакуумметру величину разрежения и ее стабильность. Продолжительность записи в установившемся режиме работы доильного аппарата осуществляется в течение 10-20 с с последующим нанесением на диаграммной бумаге марки и номера сосковой резины и пульсатора. Для обработки диаграммы работы пульсатора и сосковой резины используем зависимости:

(1)

где k - частота пульсаций, 1/мин

n - количество циклов (пульсаций) на некотором участке диаграммы

l - длина исследуемого участка диаграммы v - скорость движения ленты

диаграммы (задается на самописце), мм/с.

(2)

где В - длительность такта сосания, сжатия или отдыха, %

- длина участка диаграммы, соответствующая такту сосания, сжатия или отдыха,

мм

Тц - длина участка диаграммы, соответствующая одному циклу, мм.

Таким образом, стенд позволяет определить состояние параметров доильного аппарата и его влияние на процесс доения.

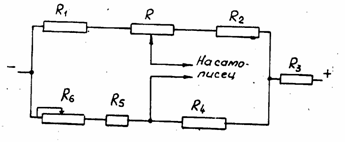

датчика разрежения к самописцу:

r -сопротивление потенциометра; r1…r5 -компенсационные сопротивления;

r6 -балансировочное сопротивление.
