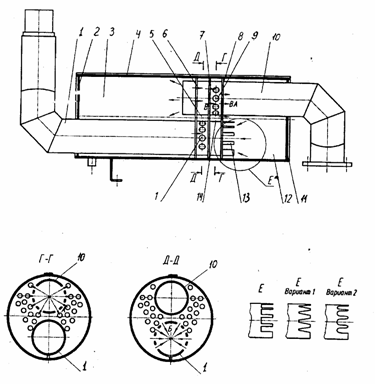

Разработан глушитель шума выхлопа двигателей внутреннего сгорания. Глушитель (см. рисунок) содержит корпус 4 с входной 11 и выходной 2 торцевыми стенками; входной 10 и выходной 1 патрубки, установленные в торцевых стенках; первую 7, вторую 6, третью 8 перфорированные перегородки. Вторая перфорированная перегородка образует с выходной торцевой стенкой впускную камеру 3. Первая перфорированная перегородка образует со второй и третьей перфорированными перегородками соответственно первую 5 и вторую 14 промежуточные камеры. Третья перфорированная перегородка образует с входной стенкой выпускную камеру 12. Внутренний участок входного патрубка выполнен с перфорацией 9, которая расположена в промежуточной камере 14. Внутренний участок выходного патрубка выполнен с перфорацией 15, расположенной в промежуточной камере 5. Внутренний срез выходного патрубка выполнен в видегребенки 13.

Глушитель шума работает следующим образом. Поток отработанного газа из двигателя внутреннего сгорания поступает через входной патрубок в корпус глушителя. Часть потока А проходит через перфорацию патрубка 10 в камеру 14, эта часть потока разбивается на струи и распределяется в радиальном направлении по объему камеры. Другая часть потока поступает в камеру 3 глушителя, где расширяется, теряя скорость и звуковую энергию, после чего через перфорированную перегородку 6 проходит в камеру 5, где разбивается на два потока. Поток Б проходит через перфорацию 15 выходного патрубка. Поток В проходит через перфорированную перегородку 7 и попадает в камеру 14, причем струи потока В встречаются со струями потока А. Объединенный поток ВА проходит через перфорированную перегородку 8 в камеру 12 и, проходя по патрубку 1, пересекается на своем пути с радиальными струями потока Б, которые дополнительно гасят звуковую энергию. Резонансы газового потока на срезе выходного патрубка подавляются с помощью гребенки.

Эффективность шумоглушения газового потока достигается за счет использования расширительных камер (впускная, промежуточные и выпускная), экранов (торцовые стенки и перфорированные перегородки) и резонаторов (промежуточные камеры).
