Надежность работы магнитных пускателей определяется коммутационной долговечностью контактов главной цепи. Основными факторами, влияющими на коммутационную долговечность, являются:ток и характер нагрузки, напряжение на катушке.

Разработана схема для испытания контактов главной цепи магнитных пускателей на коммутационную долговечность в режиме АС-3 (ГОСТ 12434-83). Этот режим для испытуемого пускателя создается с помощью устройства управления, электрическая схема которого приведена на рисунке. Основным времязадающим элементом является реле времени промышленного исполнения типа ВС-43-651УХЛ4. Переменное напряжение величиной 70В, необходимое для соблюдения параметров режима АС-3, получено с помощью промышленного автотрансформатора Тv1типа РНТ-220-12. Посредством промышленного автотрансформатора Тv4типа РНО-220-12 изменяется величина напряжения на катушке испытуемого магнитного пускателя КМЗ. Ток нагрузки и его характер регулируются активным и индуктивным сопротивлениями. В качестве активного сопротивления используется блок проволочных резисторов, а в качестве индуктивного - обмотки трехфазного асинхронного электродвигателя с фазным ротором.

Схема позволяет получить ускоренную оценку коммутационной долговечности контактов магнитных пускателей в различных условиях эксплуатации. Использование предлагаемой схемы по сравнению с эксплуатационными наблюдениями в 25-30 раз сокращает время получения информации о коммутационной долговечности контактов.

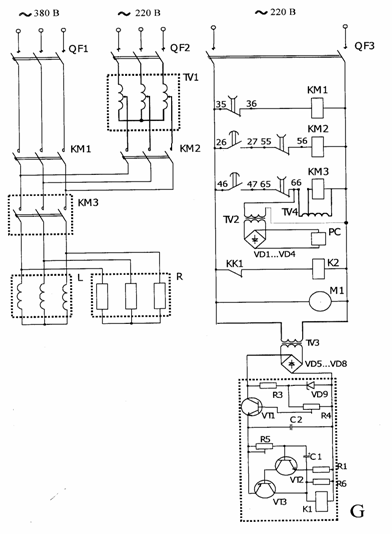

Принципиальная электрическая схема стенда
