Номер

83-157-00

Наименование проекта

Устройство для нанесения полимерного покрытия

Назначение

Нанесение полимерного покрытия на внутреннюю поверхность трубопровода

Рекомендуемая область применения

Защита трубопроводного транспорта от коррозии

Описание

Разработано устройство для нанесения полимерного покрытия на внутреннюю поверхность трубопровода.

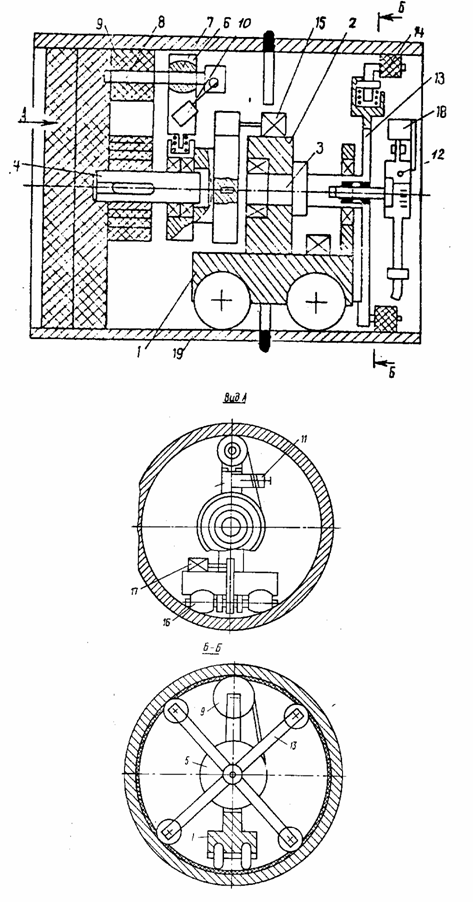

Устройство (см. рисунок) содержит каретку 1, перпендикулярно которой жестко закреплены две стойки 2. В стойках на подшипниковых опорах вращения установлен держатель в виде приводного вала 3 с размещенной в его торцовой части в отверстии осью 4. На оси крепится бобина 5 с ленточным материалом покрытия из стеклопластика. На одном конце вала жестко закреплено подпружиненное водило 6. На конце водила в шаровой опоре 7 размещена ось 8, на одном конце которой установлен вращающийся прикаточный ролик 9 из пластмассы. Другой конец оси 8 через шарнирное соединение связан со штоком силового цилиндра 10, смонтированным на водиле. Для создания натяжения ленточного материала покрытия в центральной части водила жестко крепится прижим 11. На втором конце приводного вала закреплены емкость 12 для жидкого покрытия и крестовина 13 с роликами 14. Вал приводится во вращение электроприводом 15, а ходовым роликом 16 для перемещения каретки передается вращение от привода 17. Ресивер 18 установлен на емкости и служит для выдавливания жидкого покрытия из емкости на внутреннюю поверхность трубопровода 19.

Устройство работает следующим образом. Жидкое покрытие, в качестве которого применяется клей "спрут", из емкости с помощью ресивера подается на внутреннюю поверхность трубопровода. Расположенная в передней части устройства в торцовой части вала крестовина с роликами служит для равномерного нанесения клея. Водило приводится во вращение через вал от электропривода, размещенного на каретке. Таким образом, равномерное нанесение клея на внутреннюю поверхность трубопровода осуществляется с помощью вращательного движения водила с роликами и прямолинейного перемещения каретки по внутренней поверхности трубопровода. Ленточный материал сматывается с бобины, прикаточным роликом прижимается к внутренней поверхности трубопровода и приклеивается.

Для того, чтобы лента на бобине не распускалась, ее пропускают через прижим, закрепленный в стойке каретки. Так как труба имеет элипсность внутренней поверхности, то для равномерного распределения клея и наклеивания ленты прикаточный ролик водила и ролик крестовины выполнены подпружиненными. Для создания натяжения ленты пропускается через прикаточный ролик и прижим, закрепленный на водиле. Ресивер служит для выдавливания жидкого покрытия из емкости на поверхность трубы, а также для подтягивания ленты и создания нахлеста витка на виток при ее приклеивании к трубопроводу. При втягивании штока силового цилиндра второй конец оси прижима поднимается и прижимает прикаточный ролик и ленту к трубе.

Устройство позволяет достичь равномерного покрытия стеклопластиковой лентой внутренней поверхности трубы, что исключает контакт металла трубы с водой и солями, растворенными в нефти. Находящиеся в воде растворенные соли различных металлов способствуют в контакте с железом труб возникновению коррозии. Глубинный показатель коррозии в мм/г вычисляется из потери веса металла по формуле n=8,76 К/d, где К - скорость коррозии; d - удельный вес металла.


Устройство

Преимущества перед известными аналогами

Равномерное покрытие стеклопластиковой лентой внутренней поверхности трубы

Стадия освоения

Внедрено в производство

Результаты испытаний

Технология обеспечивает получение стабильных результатов

Технико-экономический эффект

Повысился срок эксплуатации труб за счет снижения коррозии, производительность труда выросла на 25 %

Возможность передачи за рубеж

За рубеж не передаётся

Дата поступления материала

12.09.2006
